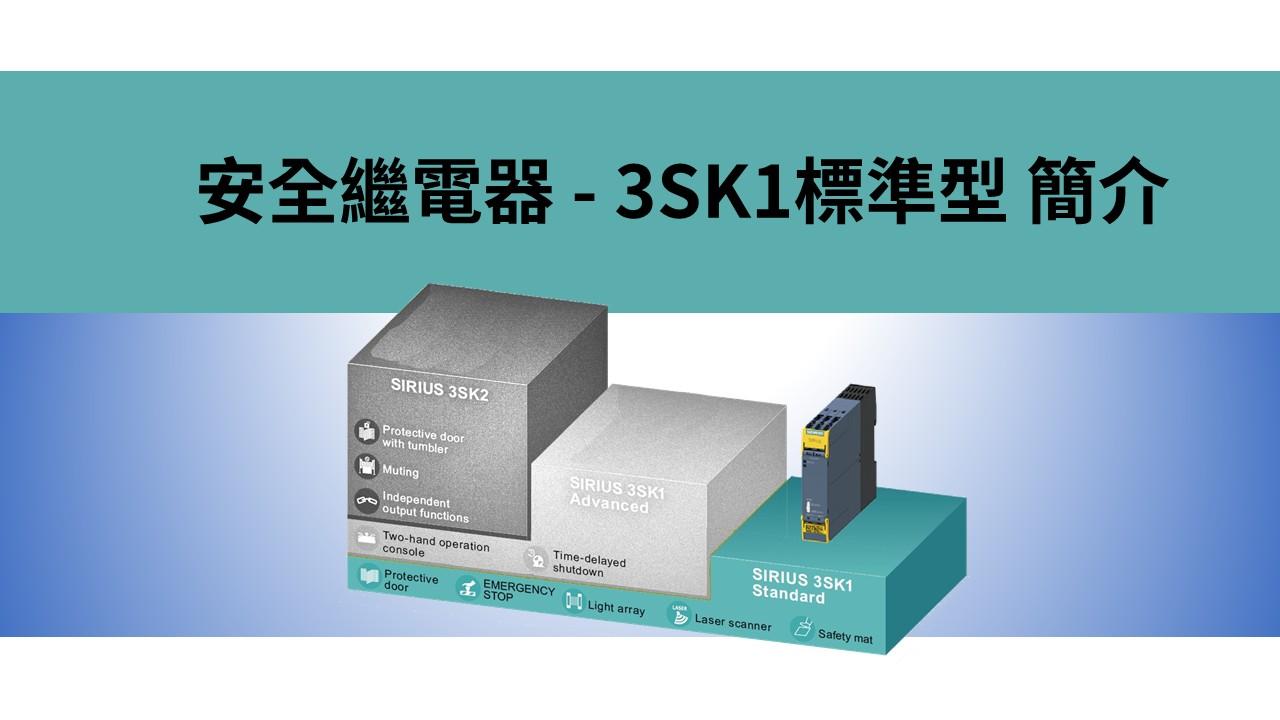

安全繼電器 3SK1標準型簡介
11月 14, 2024 西門子(SIEMENS)

安全繼電器 3SK1標準型簡介

3SK1 標準模組–應用
•緊急停止(急停按鈕)
•光閘
•Laser scanner
•防護門
•安全地墊
概述
3SK1標準基本單元是一個雙通道安全繼電器，用於符合 EN 60204-1 的緊急關閉和緊急停止設備。該設備配備了正向驅動繼電器，並在每個開/關循環期間進行自我監控。該設備有3個安全輸出( NO 常開接點)和一個半導體信號電路（非安全電路，NC 常閉接點）。
 腳位說明
•A1： L+
•A2： N-
•IN1： Sensor channel 1     (急停/極限開關)
•IN2： Sensor channel 2     (急停/極限開關)
•IN3： Non-floating sensor evaluation
•INF/S： Feedback circuit ( 接觸器 NC ) / START button ( 啟動按鈕 )
•T1： Test output 1 (for IN1)
•T2： Test output 2 (for IN2)
•T3： Test output 3 (for IN3)
•T4： Test output 4 (for INF/S)
•13-14： Safety-related outputs (NO contact, relay contact)
•23-24： Safety-related outputs (NO contact, relay contact)
•33-34： Safety-related outputs (NO contact, relay contact)Safety-related
•41-42 ： Relay signaling circuits (NC contacts)
Floating: Sensors T1/IN1 and T2/IN2 ，Jumper T3/IN3
Non-floating： Sensors IN1 and IN3 ，Jumper T2/IN
功能說明

(1) 交叉電路檢測 ( Cross-circuit detection )
交叉電路檢測是安全繼電器的一種診斷功能，可在雙通道感測或讀取過程中檢測輸入通道（傳感器電路）之間的短路和交叉電路。
例如，電纜套管被壓扁可能會導致交叉電路。

(2) 安全輸出 (safety-related output)
安全繼電器內部冗餘配置提供3個安全輸出，可用於 SIL 3 / PL e

(3) 信號輸出 (Signaling)
繼電器版本3SK1，信號電路為 NC 電路實現、半導體版本3SK1，信號電路為NO電路實現

(4) 回授輸入 (Feedback circuit)
反饋電路用於監控帶有強制驅動觸點或鏡像觸點的受控執行器（例如繼電器或負載接觸器）。只有在反饋電路閉合時才能激活安全相關輸出。
功能設定 (DIP設定)
啟動模式
(1) AUTO：AutoStart(自動啟動)
異常排除後，安全繼電器自動開啟(不需按START按鈕)
(2) MONITORED： Monitored Start (監視啟動)
異常排除後需按START按鈕(放開時)安全繼電器才會啟動
★Start按鈕下壓超過2秒會跳錯誤、放開後錯誤自動解除
燈號說明
接線圖
