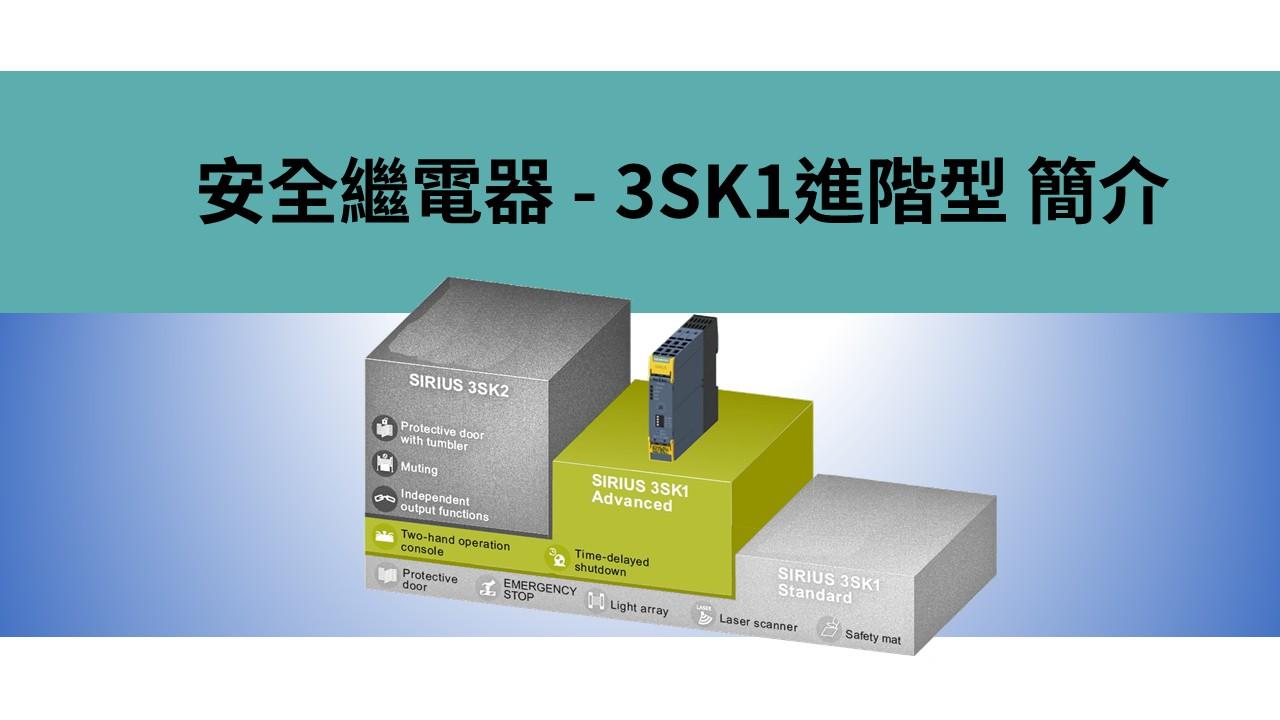

| 3SK1 進階模組–應用 | ||
| •緊急停止(急停按鈕) •光閘 •Laser scanner •防護門 •安全地墊 •雙手開關 •延時關閉 |
|
|
| 腳位定義 | ||
 |
||
| •A1：L+ •A2：N- •IN1：Sensor channel 1 •IN2：Sensor channel 2 •PAR：NO contact/NC contact evaluation(2NC->1NC+1NO) •INS：START button circuit •INF：feedback circuit •INK：cascading circuit •T1：Test output 1 (for IN1, PAR) •T2：Test output 2 (for IN2, INF) •13 - 14：Safety-related outputs (NO contact, relay contact) •23 - 24：Safety-related outputs (NO contact, relay contact) •33 - 34：Safety-related outputs (NO contact, relay contact) •41 - 42 ：Semiconductor signaling circuits (NC contact, relay contact) |
||
| 接線說明 | ||
| IN1：有Cross-circuit detection時正電接T1，沒有Cross-circuit detection時正電外接+24V IN2：有Cross-circuit detection時正電接T2，沒有Cross-circuit detection時正電外接+24V INS：啟動按鈕/極限開關 輸入，正電外接+24V INF：接觸器常閉接點，正電永遠接T2 PAR：IN1與IN2 由 2NC->1NC+1NO，雙手開關時需接到 T1 INK：與 A1 接一起 |
||
| (1) START按鈕電路和級聯電路由靜態+24 V DC 信號激活 (2) 使用Cross-circuit detection時，將檢查以下輸入是否存在交叉電路和與電源的短路：IN1/T1 到 IN2/T2 和 INF/T2。IN1／IN2／INF 從測試輸出 T1 和 T2 接收電源。 (3) 不使用Cross-circuit detection時，則不會檢查輸入 IN1 和 IN2 是否存在交叉電路。 IN1 和 IN2 不得通過 T1/T2 供電， 必須通過外部 + 24 VDC 電源供電。否則將通過輸入INF產生故障。 (4) 如果設備通過DIP開關3參數化為 2 x 1 通道 •急停按鈕(2NC)： 常閉接點1-T1及IN1，常閉接點2 -T2及IN2 •急停按鈕(1NC+1NO)： PAR接T1，常閉接點-T1及IN1，常開接點-T2及IN2 |
||
| 功能設定 (DIP設定) | ||
 |
||
| 功能說明 | ||
| 啟動模式：(AUT/MON) | ||
| (1) AUT：AutoStart(自動啟動) 異常排除後，安全繼電器自動開啟(不需按START按鈕) IN1、IN2、INF 和INK接通時，13/14、23/24、33/34導通，41/42斷開。不檢查INS迴路(START鍵按超過2秒也不影響) (2) MON： Monitored Start (監視啟動) 異常排除後需按START按鈕(放開時)安全繼電器才會啟動，★Start按鈕按壓超過2秒會跳錯誤、放開後錯誤自動解除 |
||
| 線間短路檢查：(CF：0/1) | ||
| (1) CF：0 不作線間短路檢查，IN1/IN2接點正電不能接T1/T2 (2) CF：1 作線間短路檢查，在雙通道感測或讀取過程中檢測輸入通道（傳感器電路）之間的短路和交叉電路，IN1接點正電接T1，IN2接點正電接T2 |
||
| IN1/IN2輸入模式：(2x1/1x2) | ||
| (1) 2x1：2個單通道，IN1與IN2 獨立，繼電器不檢查2者關系 (2) 1x2：1個雙通道，繼電器監控IN1與IN2是否同步動作 •PAR沒接時：IN1=NC , IN2=NC •PAR接T1時：IN1=NC , IN2=NO |
||
| Startup testing | ||
| 斷電後，啟動測試 - 要求系統操作員啟動一次 IN1 和 IN2 上的傳感器。 | ||
| 燈號說明 | ||
 |
||
 |
||
 |
||
| 接線圖 | ||
| 1. 急停按鈕(2 NC)、手動啟動 ( PLe、SIL3 ) | ||
 |
||
| 註：INF在啟動(主接點閉合)後持續閉合，不會有異常。啟動時INF斷路無法開啟。 | ||
| 2. 雙手開關(0.5秒時間差)、自動啟動( PLe、SIL3 ) | ||
| •跳線 T1/PAR •DIP 開關 (1) 自動啟動 •DIP 開關 (3) 2 x 單通道 |
||
 |
||
| 編碼原則 | ||
 |
||
