3RV 馬達保護開關型錄
12月 4, 2024 西門子(SIEMENS)

3RV 馬達保護開關型錄





3RV 馬達保護開關 版本規格

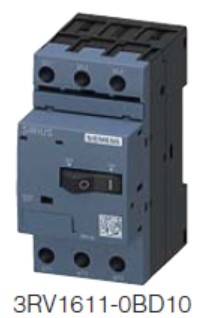

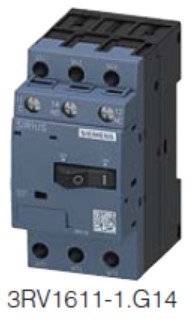

型號   3RV20 3RV21 3RV23 3RV24 3RV27 3RV28 3RV1611-0BD10 3RV1611-1.G14
用途 系統保護 ✓ ✓     ✓ ✓
馬達保護 ✓
過載繼電器   ✓
搭配啟動器     ✓
變壓器保護       ✓   ✓
熔絲監控             ✓
電壓互感器               ✓
功能 短路跳脫 ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
過載跳脫 ✓ ✖ ✖ ✓ 不可調 不可調 不可調 不可調
欠相跳脫 ✓ ✓ ✖ ✓ ✖ ✖ ✓ ✓
認證 UL489/CSA C22.2         ✓ ✓
  • 變壓器保護：避免因變壓器接通時產生的高突波電誤跳脫
  • 熔絲監控：斷路器的電流路徑與每個熔絲並聯，當熔絲燒斷時，電流流過斷路器的並聯電流路徑，使斷路器跳脫
  • 過載繼電器：過載時不會跳脫，只觸發右側的relay接點，也因此右側無法再加裝配件(Release)





用於馬達保護                                                                                E3/IE4 ready     AC-3e    SIRIUS 3RV motor starter/circuit breakers
CLASS 10, 無輔助接點
額定
電流		 三相馬達
功率 P		 過載跳脫
電流		 短路跳脫
電流		 啟斷容量
400VAC		 螺絲端子 插入式(彈簧)端子
In   Icu 料號 料號
A KW A A KA

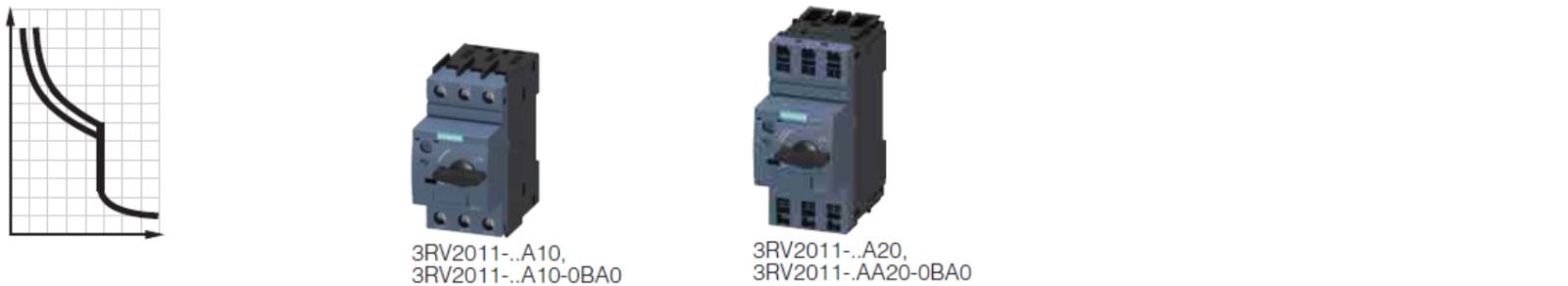

Size S00
0.16 0.04 0.11 ... 0.16 2.1 100 3RV2011-0AA10 3RV2011-0AA20
0.2 0.06 0.14 ... 0.2 2.6 100 3RV2011-0BA10 3RV2011-0BA20
0.25 0.06 0.18 ... 0.25 3.3 100 3RV2011-0CA10 3RV2011-0CA20
0.32 0.09 0.22 ... 0.32 4.2 100 3RV2011-0DA10 3RV2011-0DA20
0.4 0.09 0.28 ... 0.4 5.2 100 3RV2011-0EA10 3RV2011-0EA20
0.5 0.12 0.35 ... 0.5 6.5 100 3RV2011-0FA10 3RV2011-0FA20
0.63 0.18 0.45 ... 0.63 8.2 100 3RV2011-0GA10 3RV2011-0GA20
0.8 0.18 0.55 ... 0.8 10 100 3RV2011-0HA10 3RV2011-0HA20
1 0.25 0.7 ... 1 13 100 3RV2011-0JA10 3RV2011-0JA20
1.25 0.37 0.9 ... 1.25 16 100 3RV2011-0KA10 3RV2011-0KA20
1.6 0.55 1.1 ... 1.6 21 100 3RV2011-1AA10 3RV2011-1AA20
2 0.75 1.4 ... 2 26 100 3RV2011-1BA10 3RV2011-1BA20
2.5 0.75 1.8 ... 2.5 33 100 3RV2011-1CA10 3RV2011-1CA20
3.2 1.1 2.2 ... 3.2 42 100 3RV2011-1DA10 3RV2011-1DA20
4 1.5 2.8 ... 4 52 100 3RV2011-1EA10 3RV2011-1EA20
5 1.5 3.5 ... 5 65 100 3RV2011-1FA10 3RV2011-1FA20
6.3 2.2 4.5 ... 6.3 82 100 3RV2011-1GA10 3RV2011-1GA20
8 3 5.5 ... 8 104 100 3RV2011-1HA10 3RV2011-1HA20
10 4 7 ... 10 130 100 3RV2011-1JA10 3RV2011-1JA20
12.5 5.5 9 ... 12.5 163 100 3RV2011-1KA10 3RV2011-1KA20
16 7.5 10 ... 16 208 55 3RV2011-4AA10 3RV2011-4AA20
適用於低至 -50 °C 的特殊操作條件
1.25 0.37 0.9 ... 1.25 16 100 3RV2011-0KA10-0BA0 --
1.6 0.55 1.1 ... 1.6 21 100 3RV2011-1AA10-0BA0 3RV2011-1AA20-0BA0
2.5 0.75 1.8 ... 2.5 33 100 3RV2011-1CA10-0BA0 --
3.2 1.1 2.2 ... 3.2 42 100 3RV2011-1DA10-0BA0 --
4 1.5 2.8 ... 4 52 100 3RV2011-1EA10-0BA0 --
5 1.5 3.5 ... 5 65 100 3RV2011-1FA10-0BA0 --
6.3 2.2 4.5 ... 6.3 82 100 3RV2011-1GA10-0BA0 --
8 3 5.5 ... 8 104 100 3RV2011-1HA10-0BA0 --
10 4 7 ... 10 130 100 3RV2011-1JA10-0BA0 --
12.5 5.5 9 ... 12.5 163 100 3RV2011-1KA10-0BA0 --
16 7.5 10 ... 16 208 100 3RV2011-4AA10-0BA0 3RV2011-4AA20-0BA0
  • 選擇機組時必須考慮被保護馬達的實際啟動和額定資料
  • 3RV2011-.....-0BA0 馬達起動器保護器的機械耐久性為 500 個操作週期



用於馬達保護                                                                                E3/IE4 ready     AC-3e    SIRIUS 3RV motor starter/circuit breakers
CLASS 10, 無輔助接點
額定
電流		 三相馬達
功率 P		 過載跳脫
電流		 短路跳脫
電流		 啟斷容量
400VAC		 螺絲端子 插入式(彈簧)端子
In   Icu 料號 料號
A KW A A KA

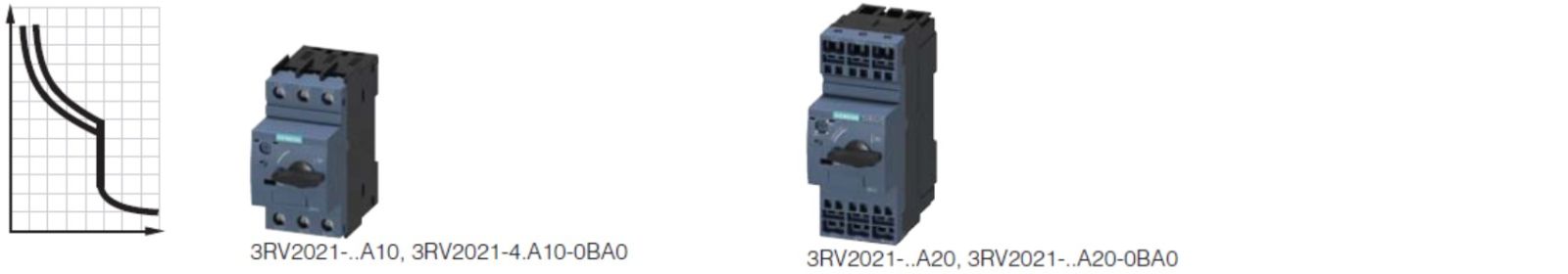

Size S0
0.16 0.04 0.11 ... 0.16 2.1 100 3RV2021-0AA10 --
0.2 0.06 0.14 ... 0.2 2.6 100 3RV2021-0BA10 --
0.25 0.06 0.18 ... 0.25 3.3 100 3RV2021-0CA10 --
0.32 0.09 0.22 ... 0.32 4.2 100 3RV2021-0DA10 --
0.4 0.09 0.28 ... 0.4 5.2 100 3RV2021-0EA10 --
0.5 0.12 0.35 ... 0.5 6.5 100 3RV2021-0FA10 --
0.63 0.18 0.45 ... 0.63 8.2 100 3RV2021-0GA10 3RV2021-0GA20
0.8 0.18 0.55 ... 0.8 10 100 3RV2021-0HA10 3RV2021-0HA20
1 0.25 0.7 ... 1 13 100 3RV2021-0JA10 3RV2021-0JA20
1.25 0.37 0.9 ... 1.25 16 100 3RV2021-0KA10 3RV2021-0KA20
1.6 0.55 1.1 ... 1.6 21 100 3RV2021-1AA10 3RV2021-1AA20
2 0.75 1.4 ... 2 26 100 3RV2021-1BA10 3RV2021-1BA20
2.5 0.75 1.8 ... 2.5 33 100 3RV2021-1CA10 3RV2021-1CA20
3.2 1.1 2.2 ... 3.2 42 100 3RV2021-1DA10 3RV2021-1DA20
4 1.5 2.8 ... 4 52 100 3RV2021-1EA10 3RV2021-1EA20
5 1.5 3.5 ... 5 65 100 3RV2021-1FA10 3RV2021-1FA20
6.3 2.2 4.5 ... 6.3 82 100 3RV2021-1GA10 3RV2021-1GA20
8 3 5.5 ... 8 104 100 3RV2021-1HA10 3RV2021-1HA20
10 4 7 ... 10 130 100 3RV2021-1JA10 3RV2021-1JA20
12.5 5.5 9 ... 12.5 163 100 3RV2021-1KA10 3RV2021-1KA20
16 7.5 10 ... 16 208 55 3RV2021-4AA10 3RV2021-4AA20
20 7.5 13 ... 20 260 55 3RV2021-4BA10 3RV2021-4BA20
22 11 16 ... 22 286 55 3RV2021-4CA10 3RV2021-4CA20
25 11 18 ... 25 325 55 3RV2021-4DA10 3RV2021-4DA20
28 15 23 ... 28 364 55 3RV2021-4NA10 3RV2021-4NA20
32 15 27 ... 32 400 55 3RV2021-4EA10 3RV2021-4EA20
36 18.5 30 ... 36 432 20 3RV2021-4PA10 --
40 18.5 34 ... 40 480 20 3RV2021-4FA10 --
適用於低至 -50 °C 的特殊操作條件
1 0.25 0.7 ... 1 13 100 -- 3RV2021-0JA20-0BA0
1.6 0.55 1.1 ... 1.6 21 100 -- 3RV2021-1AA20-0BA0
2 0.75 1.4 ... 2 26 100 -- 3RV2021-1BA20-0BA0
2.5 0.75 1.8 ... 2.5 33 100 -- 3RV2021-1CA20-0BA0
4 1.5 2.8 ... 4 52 100 -- 3RV2021-1EA20-0BA0
6.3 2.2 4.5 ... 6.3 82 100 -- 3RV2021-1GA20-0BA0
8 3 5.5 ... 8 104 100 -- 3RV2021-1HA20-0BA0
10 4 7 ... 10 130 100 -- 3RV2021-1JA20-0BA0
12.5 5.5 9 ... 12.5 163 100 -- 3RV2021-1KA20-0BA0
16 7.5 10 ... 16 208 55 -- 3RV2021-4AA20-0BA0
20 7.5 13 ... 20 260 55 3RV2021-4BA10-0BA0 --
22 11 16 ... 22 286 55 3RV2021-4CA10-0BA0 --
25 11 18 ... 25 325 55 3RV2021-4DA10-0BA0 3RV2021-4DA20-0BA0
28 15 23 ... 28 364 55 -- 3RV2021-4NA20-0BA0
32 15 27 ... 32 400 55 3RV2021-4EA10-0BA0 3RV2021-4EA20-0BA0
40 18.5 34 ... 40 480 20 3RV2021-4FA10-0BA0 --
  • 適用於啟動電流高達 256 A 的 IE3 和 IE4 馬達， 對於更高的啟動電流，我們建議使用尺寸 S2 的 3RV2 馬達啟動器保護器
  • 這些設備不得並排安裝，也不得與帶接觸器的鏈路模組組裝在一起。需要 9 毫米的橫向間隙。對於 IE3 和 IE4 電機，我們建議使用尺寸 S2 的 3RV2 電機起動器保護器
  • 3RV2021-.....-0BA0 馬達起動器保護器的機械耐久性為 500 個操作週期



用於馬達保護                                                                                E3/IE4 ready     AC-3e    SIRIUS 3RV motor starter/circuit breakers
CLASS 10, 無輔助接點
額定
電流		 三相馬達
功率 P		 過載跳脫
電流		 短路跳脫
電流		 啟斷容量
400VAC		 螺絲端子 插入式(彈簧)端子
In   Icu 料號 料號
A KW A A KA

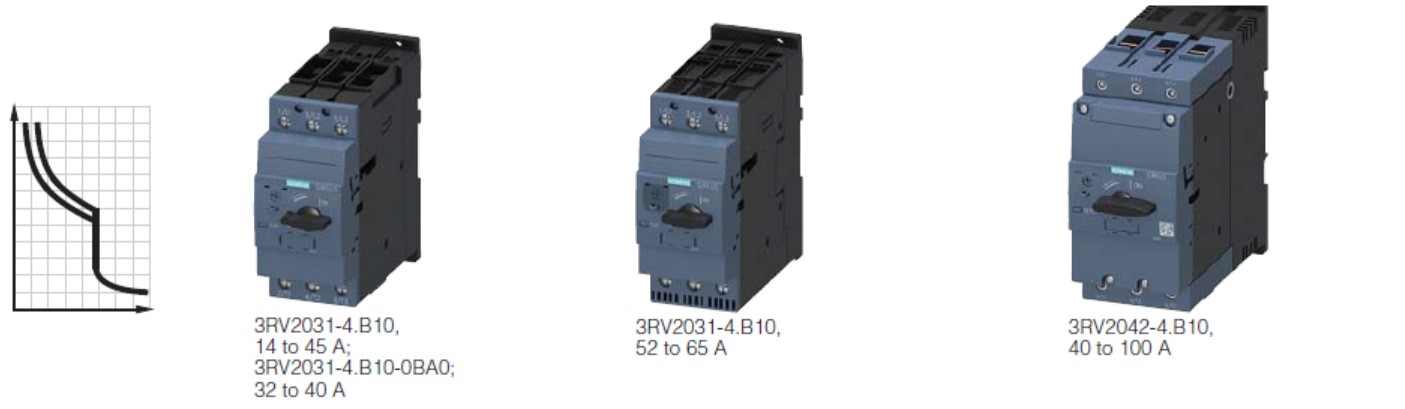

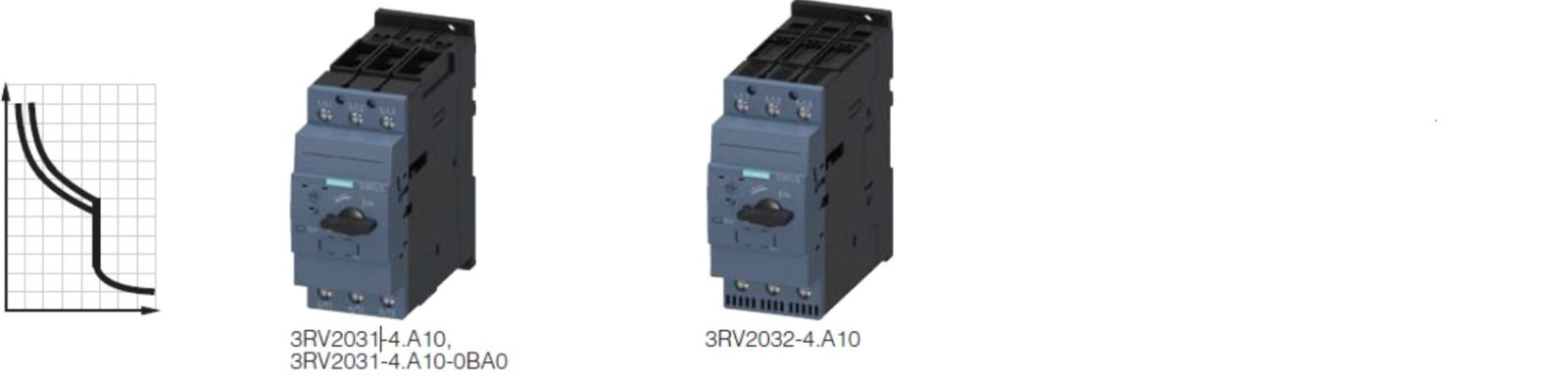

Size S2
14 5.5 9.5 ... 14 208 65 3RV2031-4SA10 --
17 7.5 12 ... 17 260 65 3RV2031-4TA10 --
20 7.5 14 ... 20 260 65 3RV2031-4BA10 --
25 11 18 ... 25 325 65 3RV2031-4DA10 --
32 15 22 ... 32 416 65 3RV2031-4EA10 --
36 18.5 28 ... 36 520 65 3RV2031-4PA10 --
40 18.5 32 ... 40 585 65 3RV2031-4UA10 --
45 22 35 ... 45 650 65 3RV2031-4VA10 --
52 22 42 ... 52 741 65 3RV2031-4WA10 --
59 30 49 ... 59 845 65 3RV2031-4XA10 --
65 30 54 ... 65 845 65 3RV2031-4JA10 --
73 37 62 ... 73 949 65 3RV2031-4KA10 --
80 37 70 ... 80 1040 65 3RV2031-4RA10 --
適用於低至 -50 °C 的特殊操作條件
25 11 18 ... 25 325 50 3RV2031-4DA10-0BA0 --
32 15 22 ... 32 416 50 3RV2031-4EA10-0BA0 --
45 22 34 ... 45 650 50 3RV2031-4VA10-0BA0 --
65 30 54 ... 65 845 65 3RV2031-4JA10-0BA0 --
Size S2, 啟斷容量增加
14 5.5 9.5 ... 14 208 100 3RV2032-4SA10 --
17 7.5 12 ... 17 260 100 3RV2032-4TA10 --
20 7.5 14 ... 20 260 100 3RV2032-4BA10 --
25 11 18 ... 25 325 100 3RV2032-4DA10 --
32 15 22 ... 32 416 100 3RV2032-4EA10 --
36 18.5 28 ... 36 520 100 3RV2032-4PA10 --
40 18..5 32 ... 40 585 100 3RV2032-4UA10 --
45 22 35 ... 45 650 100 3RV2032-4VA10 --
52 22 42 ... 52 741 100 3RV2032-4WA10 --
59 30 49 ... 59 845 100 3RV2032-4XA10 --
65 30 54 ... 65 845 100 3RV2032-4JA10 --
73 37 62 ... 73 949 100 3RV2032-4KA10 --
80 37 70 ... 80 1040 100 3RV2032-4RA10 --
  • 適用於啟動電流高達 720 A 的 IE3 和 IE4 馬達，對於更高的啟動電流，我們建議使用尺寸 S3 的 3RV2 馬達啟動器保護器
  • 3RV2031-.....-0BA0 馬達啟動器保護器的機械耐久性為 250 個操作週期



用於馬達保護                                                                                E3/IE4 ready     AC-3e    SIRIUS 3RV motor starter/circuit breakers
CLASS 10, 無輔助接點
額定
電流		 三相馬達
功率 P		 過載跳脫
電流		 短路跳脫
電流		 啟斷容量
400VAC		 螺絲端子 插入式(彈簧)端子
In   Icu 料號 料號
A KW A A KA

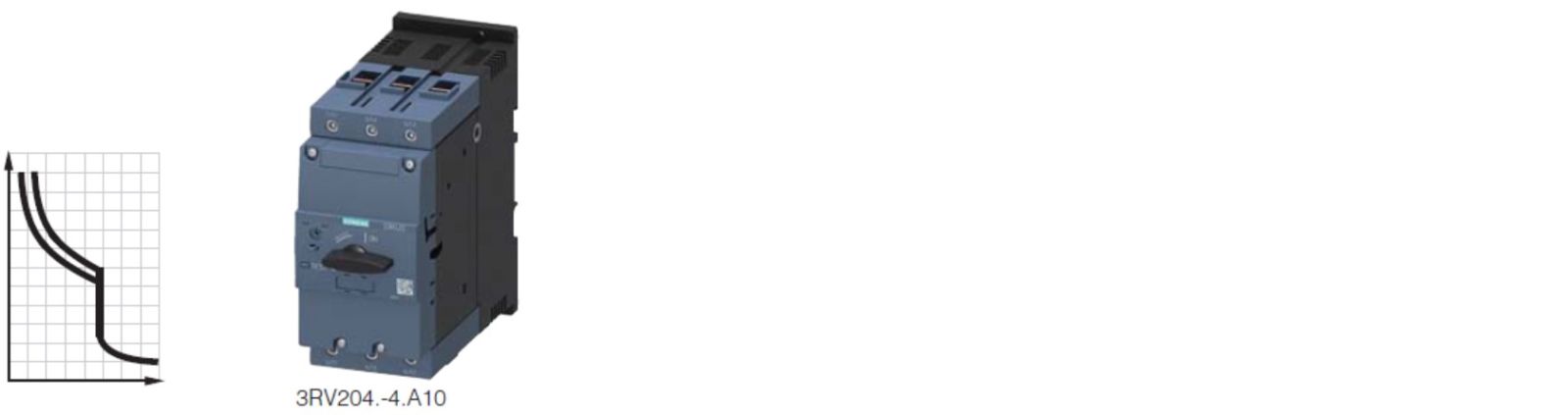

Size S3
40 18.5 28 ... 40 520 65 3RV2041-4FA10 --
50 22 36 ... 50 650 65 3RV2041-4HA10 --
63 30 45 ... 63 819 65 3RV2041-4JA10 --
75 37 57 ... 75 975 65 3RV2041-4KA10 --
84 45 65 ... 84 1170 65 3RV2041-4RA10 --
93 45 75 ... 93 1300 65 3RV2041-4YA10 --
100 45,55 80 ... 100 1300 65 3RV2041-4MA10 --
Size S3 , 啟斷容量增加
40 18.5 28 ... 40 520 100 3RV2042-4FA10 --
50 22 36 ... 50 650 100 3RV2042-4HA10 --
63 30 45 ... 63 819 100 3RV2042-4JA10 --
57 37 57 ... 75 975 100 3RV2042-4KA10 --
84 45 65 ... 84 1170 100 3RV2042-4RA10 --
93 45 75 ... 93 1300 100 3RV2042-4YA10 --
100 45,55 80 ... 100 1300 100 3RV2042-4MA10 --
適用於啟動電流高達 780 A 的 IE3 和 IE4 馬達。對於更高的啟動電流，我們建議使用 3VA 斷路器



用於馬達保護                                                                                E3/IE4 ready     AC-3e    SIRIUS 3RV motor starter/circuit breakers

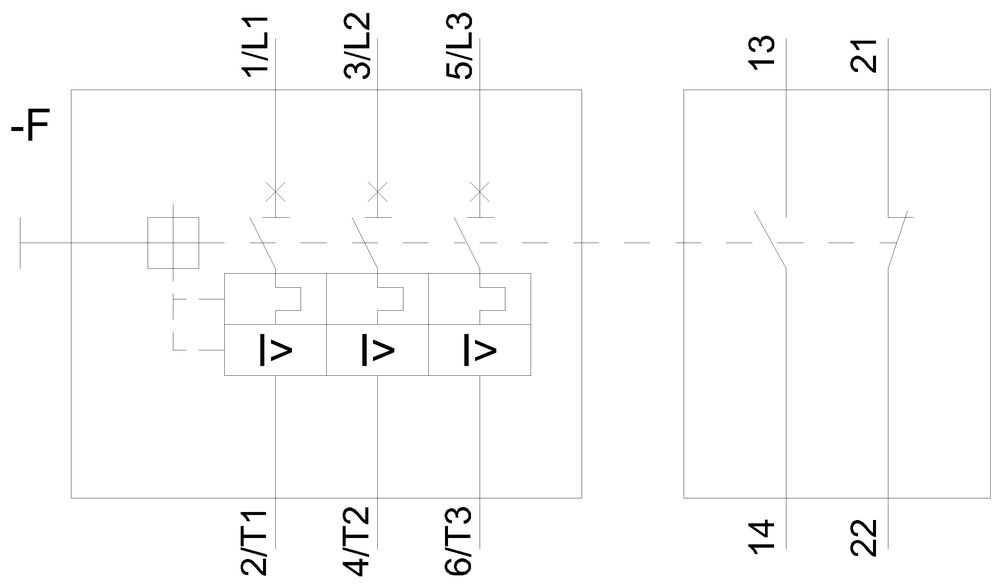

CLASS 10, 附橫向輔助接點（1 NO + 1 NC）
額定
電流		 三相馬達
功率 P		 過載跳脫
電流		 短路跳脫
電流		 啟斷容量
400VAC		 螺絲端子 插入式(彈簧)端子
In   Icu 料號 料號
A KW A A KA
Size S00
0.16 0.04 0.11 ... 0.16 2.1 100 3RV2011-0AA15 3RV2011-0AA25
0.2 0.06 0.14 ... 0.2 2.6 100 3RV2011-0BA15 3RV2011-0BA25
0.25 0.06 0.18 ... 0.25 3.3 100 3RV2011-0CA15 3RV2011-0CA25
0.32 0.09 0.22 ... 0.32 4.2 100 3RV2011-0DA15 3RV2011-0DA25
0.4 0.09 0.28 ... 0.4 5.2 100 3RV2011-0EA15 3RV2011-0EA25
0.5 0.12 0.35 ... 0.5 6.5 100 3RV2011-0FA15 3RV2011-0FA25
0.63 0.18 0.45 ... 0.63 8.2 100 3RV2011-0GA15 3RV2011-0GA25
0.8 0.18 0.55 ... 0.8 10 100 3RV2011-0HA15 3RV2011-0HA25
1 0.25 0.7 ... 1 13 100 3RV2011-0JA15 3RV2011-0JA25
1.25 0.37 0.9 ... 1.25 16 100 3RV2011-0KA15 3RV2011-0KA25
1.6 0.55 1.1 ... 1.6 21 100 3RV2011-1AA15 3RV2011-1AA25
2 0.75 1.4 ... 2 26 100 3RV2011-1BA15 3RV2011-1BA25
2.5 0.75 1.8 ... 2.5 33 100 3RV2011-1CA15 3RV2011-1CA25
3.2 1.1 2.2 ... 3.2 42 100 3RV2011-1DA15 3RV2011-1DA25
4 1.5 2.8 ... 4 52 100 3RV2011-1EA15 3RV2011-1EA25
5 1.5 3.5 ... 5 65 100 3RV2011-1FA15 3RV2011-1FA25
6.3 2.2 4.5 ... 6.3 82 100 3RV2011-1GA15 3RV2011-1GA25
8 3 5.5 ... 8 104 100 3RV2011-1HA15 3RV2011-1HA25
10 4 7 ... 10 130 100 3RV2011-1JA15 3RV2011-1JA25
12.5 5.5 9 ... 12.5 163 100 3RV2011-1KA15 3RV2011-1KA25
16 7.5 10 ... 16 208 55 3RV2011-4AA15 3RV2011-4AA25
適用於低至 -50 °C 的特殊操作條件
2 0.6 1.4 ... 2 2.6 100 3RV2011-1BA15-0BA0 --
2.5 0.75 1.8 ... 2.5 33 100 3RV2011-1CA15-0BA0 --
4 1.5 2.8 ... 4 52 100 3RV2011-1EA15-0BA0 3RV2011-1EA25-0BA0
5 1.5 3.5 ... 5 65 100 3RV2011-1FA15-0BA0 --
6.3 2.2 4.5 ... 6.3 82 100 3RV2011-1GA15-0BA0 --
8 3 5.5 ... 8 104 100 3RV2011-1HA15-0BA0 --
12.5 5.5 9 ... 12.5 163 100 3RV2011-1KA15-0BA0 --
16 7.5 10 ... 16 208 55 3RV2011-4AA15-0BA0 --
Size S0
16 7.5 10 ... 16 208 55 3RV2021-4AA15 3RV2021-4AA25
20 7.5 13 ... 20 260 55 3RV2021-4BA15 3RV2021-4BA25
22 11 16 ... 22 286 55 3RV2021-4CA15 3RV2021-4CA25
25 11 18 ... 25 325 55 3RV2021-4DA15 3RV2021-4DA25
28 15 23 ... 28 364 55 3RV2021-4NA15 3RV2021-4NA25
32 15 27 ... 32 400 55 3RV2021-4EA15 3RV2021-4EA25
36 18.5 30 ... 36 432 20 3RV2021-4PA15 --
40 18.5 34 ... 40 480 20 3RV2021-4FA15 --
適用於低至 -50 °C 的特殊操作條件
20 7.5 13 ... 20 260 55 3RV2021-4BA15-0BA0 --
32 1.5 27 ... 32 400 55 3RV2021-4EA15-0BA0 --
  • 尺寸為 S00 和 S0 的 3RV20.1-.....-0BA0 馬達起動器保護器具有 500 個操作週期的機械耐久性
  • 適用於啟動電流高達 256 A 的 IE3 和 IE4 電機，對於更高的啟動電流，我們建議使用尺寸 S2 的 3RV2 電機啟動器保護器
  • 這些設備不得並排安裝，也不得與帶接觸器的鏈路模組組裝在一起。需要 9 毫米的橫向間隙。對於 IE3 和 IE4 電機，我們建議使用尺寸 S2 的 3RV2 電機啟動器保護器



用於馬達保護                                                                               E3/IE4 ready     AC-3e    SIRIUS 3RV motor starter/circuit breakers
CLASS 10, 附橫向輔助接點（1 NO + 1 NC）
額定
電流		 三相馬達
功率 P		 過載跳脫
電流		 短路跳脫
電流		 啟斷容量
400VAC		 螺絲端子 插入式(彈簧)端子
In   Icu 料號 料號
A KW A A KA

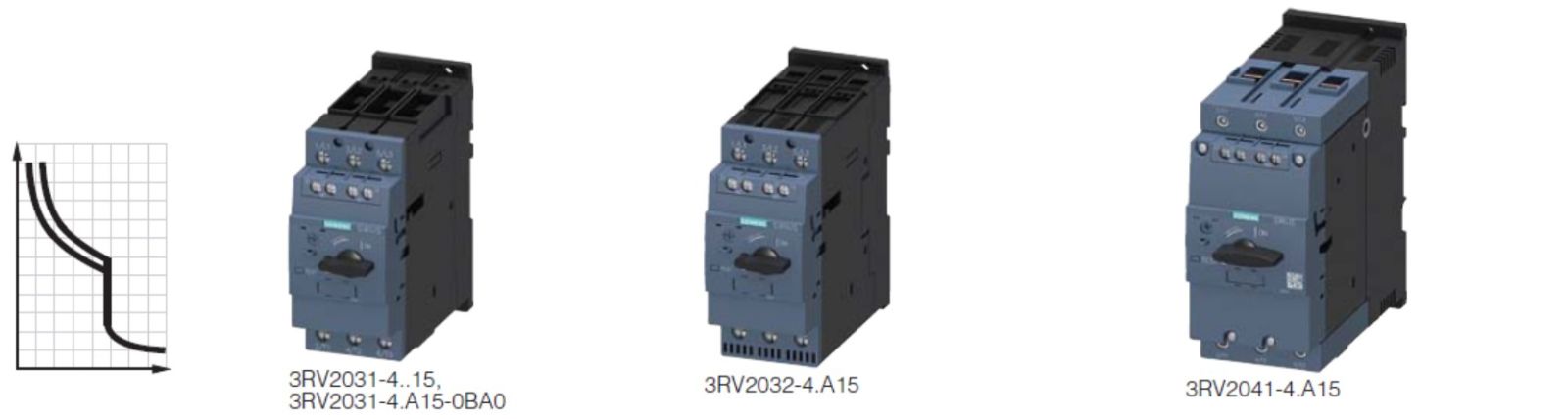

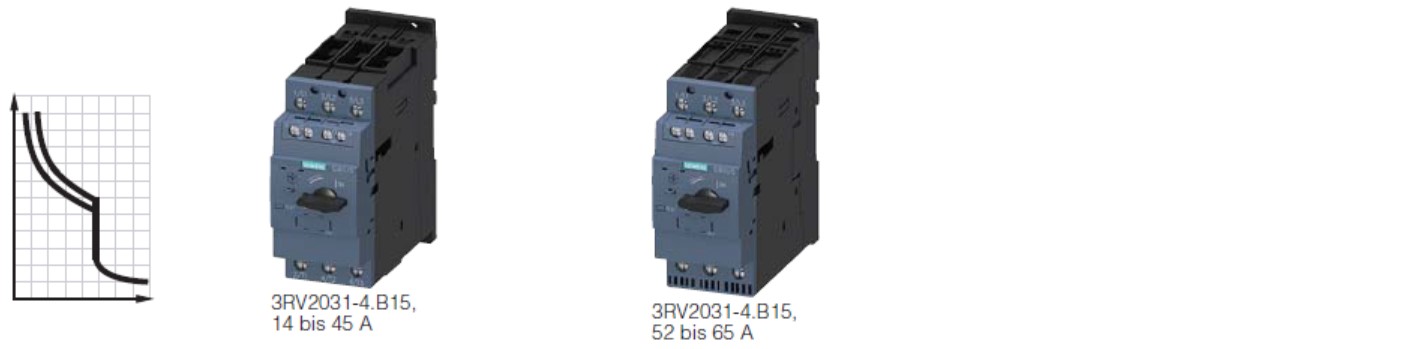

Size S2
14 5.5 9.5 ... 14 208 65 3RV2031-4SA15 --
17 7.5 12 ... 17 260 65 3RV2031-4TA15 --
20 7.5 14 ... 20 260 65 3RV2031-4BA15 --
25 11 18 ... 25 325 65 3RV2031-4DA15 --
32 15 22 ... 32 416 65 3RV2031-4EA15 --
36 18.5 28 ... 36 520 65 3RV2031-4PA15 --
40 18.5 32 ... 40 585 65 3RV2031-4UA15 --
45 22 35 ... 45 650 65 3RV2031-4VA15 --
52 22 42 ... 52 741 65 3RV2031-4WA15 --
59 30 49 ... 59 845 65 3RV2031-4XA15 --
65 30 54 ... 65 845 65 3RV2031-4JA15 --
73 37 62 ... 73 949 65 3RV2031-4KA15 --
80 37 70 ... 80 1040 65 3RV2031-4RA15 --
適用於低至 -50 °C 的特殊操作條件
14 5.5 9.5 ... 14 208 65 3RV2031-4SA15-0BA0 --
20 7.5 14 ... 20 260 65 3RV2031-4BA15-0BA0 --
32 15 22 ... 32 416 65 3RV2031-4EA15-0BA0 --
45 22 35 ... 45 650 65 3RV2031-4VA15-0BA0 --
Size S2, 啟斷容量增加
14 5.5 9.5 ... 14 208 100 3RV2032-4SA15 --
17 7.5 12 ... 17 260 100 3RV2032-4TA15 --
20 7.5 14 ... 20 260 100 3RV2032-4BA15 --
25 11 18 ... 25 325 100 3RV2032-4DA15 --
32 15 22 ... 32 416 100 3RV2032-4EA1 --
36 18.5 28 ... 36 520 100 3RV2032-4PA15 --
40 18.5 32 ... 40 585 100 3RV2032-4UA15 --
45 22 35 ... 45 650 100 3RV2032-4VA15 --
52 22 42 ... 52 741 100 3RV2032-4WA15 --
59 30 49 ... 59 845 100 3RV2032-4XA15 --
65 30 54 ... 65 845 100 3RV2032-4JA15 --
73 37 62 ... 73 949 100 3RV2032-4KA15 --
80 37 70 ... 80 1040 100 3RV2032-4RA15 --
Size S3
40 18.5 28 ... 40 520 65 3RV2041-4FA15 --
50 22 36 ... 50 650 65 3RV2041-4HA15 --
63 30 45 ... 63 819 65 3RV2041-4JA15 --
75 37 57 ... 75 975 65 3RV2041-4KA15 --
84 45 65 ... 84 1170 65 3RV2041-4RA15 --
93 45 75 ... 93 1300 65 3RV2041-4YA15 --
100 45,55 80 ... 100 1300 65 3RV2041-4MA15 --
  • 適用於啟動電流高達 720 A 的 IE3 和 IE4 電機，對於更高的啟動電流，我們建議使用尺寸 S3 的 3RV2 電機啟動器保護器
  • 3RV2031-.....-0BA0 馬達啟動器保護器的機械耐久性為 250 個操作週期
  • 適用於啟動電流高達 780 A 的 IE3 和 IE4 電機，對於更高的啟動電流，我們建議使用 3VA 斷路器



用於馬達保護                                                                                E3/IE4 ready     AC-3e    SIRIUS 3RV motor starter/circuit breakers
CLASS 20, 無輔助接點
額定
電流		 三相馬達
功率 P		 過載跳脫
電流		 短路跳脫
電流		 啟斷容量
400VAC		 螺絲端子 插入式(彈簧)端子
In   Icu 料號 料號
A KW A A KA
Size S2
14 5.5 9.5 ... 14 208 65 3RV2031-4SB10 --
17 7.5 12 ... 17 260 65 3RV2031-4TB10 --
20 7.5 14 ... 20 260 65 3RV2031-4BB10 --
25 11 18 ... 25 325 65 3RV2031-4DB10 --
32 15 22 ... 32 416 65 3RV2031-4EB10 --
36 18.5 28 ... 36 520 65 3RV2031-4PB10 --
40 18.5 32 ... 40 585 65 3RV2031-4UB10 --
45 22 35 ... 45 650 65 3RV2031-4VB10 --
52 22 42 ... 52 741 65 3RV2031-4WB10 --
59 30 49 ... 59 845 65 3RV2031-4XB10 --
65 30 54 ... 65 845 65 3RV2031-4JB10 --
適用於低至 -50 °C 的特殊操作條件
32 15 22 ... 32 416 65 3RV2031-4EB10-0BA0 --
36 18.5 28 ... 36 520 65 3RV2031-4PB10-0BA0 --
40 18.5 32 ... 40 585 65 3RV2031-4UB10-0BA0 --
Size S3, 啟斷容量增加
40 18.5 28 ... 40 520 100 3RV2042-4FB10 --
50 22 36 ... 50 650 100 3RV2042-4HB10 --
63 30 45 ... 63 819 100 3RV2042-4JB10 --
75 37 57 ... 75 975 100 3RV2042-4KB10 --
84 45 65 ... 84 1170 100 3RV2042-4RB10 --
93 45 75 ... 93 1300 100 3RV2042-4YB10 --
100 45,55 80 ... 100 1300 100 3RV2042-4MB10 --

  • 3RV2031-.....-0BA0 馬達啟動器保護器的機械耐久性為 250 個操作週期
  • 適用於啟動電流高達 780 A 的 IE3 和 IE4 電機，對於更高的啟動電流，我們建議使用 3VA 斷路器



用於馬達保護                                                                                E3/IE4 ready     AC-3e    SIRIUS 3RV motor starter/circuit breakers
CLASS 20，帶橫向輔助接點（1 NO + 1 NC）
額定
電流		 三相馬達
功率 P		 過載跳脫
電流		 短路跳脫
電流		 啟斷容量
400VAC		 螺絲端子 插入式(彈簧)端子
In   Icu 料號 料號
A KW A A KA
Size S2
14 5.5 9.5 ... 14 208 65 3RV2031-4SB15 --
17 7.5 12 ... 17 260 65 3RV2031-4TB15 --
20 7.5 14 ... 20 260 65 3RV2031-4BB15 --
25 11 18 ... 25 325 65 3RV2031-4DB15 --
32 15 22 ... 32 416 65 3RV2031-4EB15 --
36 18.5 28 ... 36 520 65 3RV2031-4PB15 --
40 18.5 32 ... 40 585 65 3RV2031-4UB15 --
45 22 35 ... 45 650 65 3RV2031-4VB15 --
52 22 42 ... 52 741 65 3RV2031-4WB15 --
59 30 49 ... 59 845 65 3RV2031-4XB15 --
65 30 54 ... 65 845 65 3RV2031-4JB15 --

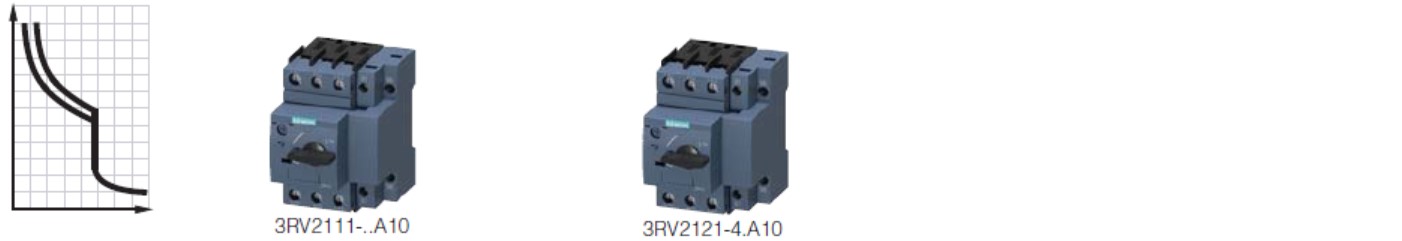

用於具有過載繼電器功能的馬達保護                                    E3/IE4 ready     AC-3e    SIRIUS 3RV motor starter/circuit breakers
CLASS 10，含過載繼電器功能（自動RESET），不含輔助接點
額定
電流		 三相馬達
功率 P		 過載跳脫
電流		 短路跳脫
電流		 啟斷容量
400VAC		 螺絲端子 插入式(彈簧)端子
In   Icu 料號 料號
A KW A A KA
Size S00
0.16 0.04 0.11 ... 0.16 2.1 100 3RV2111-0AA10 --
0.2 0.06 0.14 ... 0.2 2.6 100 3RV2111-0BA10 --
0.25 0.06 0.18 ... 0.25 3.3 100 3RV2111-0CA10 --
0.32 0.09 0.22 ... 0.32 4.2 100 3RV2111-0DA10 --
0.4 0.09 0.28 ... 0.4 5.2 100 3RV2111-0EA10 --
0.5 0.12 0.35 ... 0.5 6.5 100 3RV2111-0FA10 --
0.63 0.18 0.45 ... 0.63 8.2 100 3RV2111-0GA10 --
0.8 0.18 0.55 ... 0.8 10 100 3RV2111-0HA10 --
1 0.25 0.7 ... 1 13 100 3RV2111-0JA10 --
1.25 0.37 0.9 ... 1.25 16 100 3RV2111-0KA10 --
1.6 0.55 1.1 ... 1.6 21 100 3RV2111-1AA10 --
2 0.75 1.4 ... 2 26 100 3RV2111-1BA10 --
2.5 0.75 1.8 ... 2.5 33 100 3RV2111-1CA10 --
3.2 1.1 2.2 ... 3.2 42 100 3RV2111-1DA10 --
4 1.5 2.8 ... 4 52 100 3RV2111-1EA10 --
5 1.5 3.5 ... 5 65 100 3RV2111-1FA10 --
6.3 2.2 4.5 ... 6.3 82 100 3RV2111-1GA10 --
8 3 5.5 ... 8 104 100 3RV2111-1HA10 --
10 4 7 ... 10 130 100 3RV2111-1JA10 --
12.5 5.5 9 ... 12.5 163 100 3RV2111-1KA10 --
16 7.5 10 ... 16 208 55 3RV2111-4AA10 --
Size S0
16 7.5 10 ... 16 208 55 3RV2121-4AA10 --
20 7.5 13 ... 20 260 55 3RV2121-4BA10 --
22 11 16 ... 22 286 55 3RV2121-4CA10 --
25 11 18 ... 25 325 55 3RV2121-4DA10 --
28 15 23 ... 28 364 55 3RV2121-4NA10 --
32 15 27 ... 32 400 55 3RV2121-4EA10 --
  • 不能使用用於安裝在右側和 3RV1915 三相母排上的附件
  • 適用於啟動電流高達 256 A 的 IE3 和 IE4 電機，對於更高的啟動電流，我們建議使用尺寸 S2 的 3RV2 電機啟動器保護器



用於具有過載繼電器功能的馬達保護                                    E3/IE4 ready     AC-3e    SIRIUS 3RV motor starter/circuit breakers
CLASS 10，含過載繼電器功能（自動RESET），不含輔助接點
額定
電流		 三相馬達
功率 P		 過載跳脫
電流		 短路跳脫
電流		 啟斷容量
400VAC		 螺絲端子 插入式(彈簧)端子
In   Icu 料號 料號
A KW A A KA

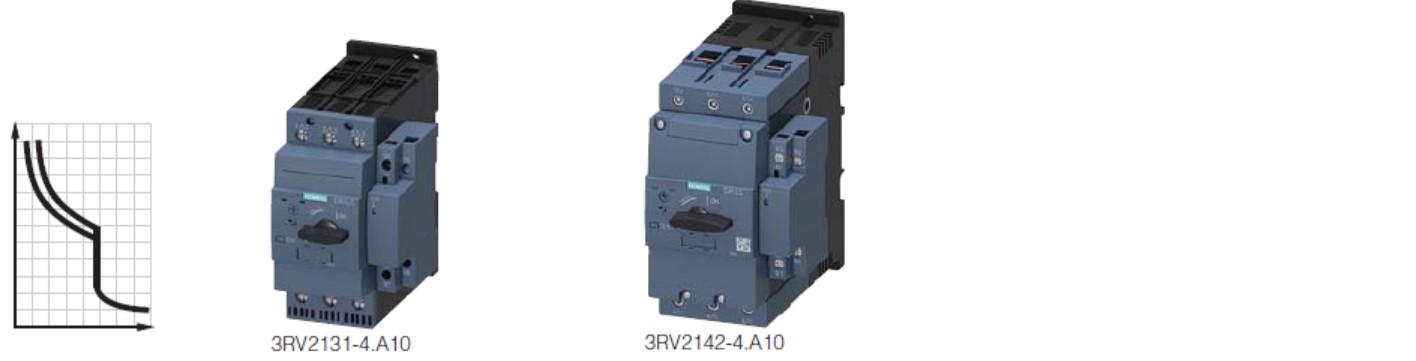

Size S2
14 5.5 9.5 ... 14 208 65 3RV2131-4SA10 --
17 7.5 12 ... 17 260 65 3RV2131-4TA10 --
20 7.5 14 ... 20 260 65 3RV2131-4BA10 --
25 11 18 ... 25 325 65 3RV2131-4DA10 --
32 15 22 ... 32 416 65 3RV2131-4EA10 --
36 18.5 28 ... 36 520 65 3RV2131-4PA10 --
40 18.5 32 ... 40 585 65 3RV2131-4UA10 --
45 22 35 ... 45 650 65 3RV2131-4VA10 --
52 22 42 ... 52 741 65 3RV2131-4WA10 --
59 30 49 ... 59 845 65 3RV2131-4XA10 --
65 30 54 ... 65 845 65 3RV2131-4JA10 --
73 37 62 ... 73 949 65 3RV2131-4KA10 --
80 37 70 ... 80 1040 65 3RV2131-4RA10 --
Size S3, 啟斷容量增加
40 18.5 28 ... 40 520 100 3RV2142-4FA10 --
50 22 36 ... 50 650 100 3RV2142-4HA10 --
63 30 45 ... 63 819 100 3RV2142-4JA10 --
75 37 57 ... 75 975 100 3RV2142-4KA10 --
84 45 65 ... 84 1170 100 3RV2142-4RA10 --
93 45 75 ... 93 1300 100 3RV2142-4YA10 --
100 45,55 80 ... 100 1300 100 3RV2142-4MA10 --
  • 無法使用右側安裝附件
  • 適用於啟動電流高達 720 A 的 IE3 和 IE4 電機，對於更高的啟動電流，我們建議使用尺寸 S3 的 3RV2 電機啟動器保護器
  • 適用於啟動電流高達 780 A 的 IE3 和 IE4 電機，對於更高的啟動電流，我們建議使用 3VA 斷路器



與啟動器搭配                                                                                E3/IE4 ready     AC-3e    SIRIUS 3RV motor starter/circuit breakers
無輔助接點
額定
電流		 三相馬達
功率 P		 過載跳脫
電流		 短路跳脫
電流		 啟斷容量
400VAC		 螺絲端子 插入式(彈簧)端子
In   Icu 料號 料號
A KW A A KA

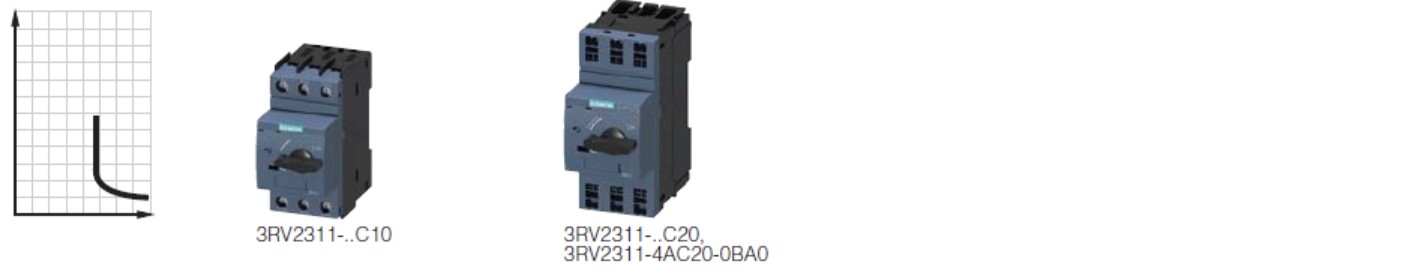

Size S00
0.16 0.04 無 2.1 100 3RV2311-0AC10 3RV2311-0AC20
0.2 0.06 無 2.6 100 3RV2311-0BC10 3RV2311-0BC20
0.25 0.06 無 3.3 100 3RV2311-0CC10 3RV2311-0CC20
0.32 0.09 無 4.2 100 3RV2311-0DC10 3RV2311-0DC20
0.4 0.09 無 5.2 100 3RV2311-0EC10 3RV2311-0EC20
0.5 0.12 無 6.5 100 3RV2311-0FC10 3RV2311-0FC20
0.63 0.18 無 8.2 100 3RV2311-0GC10 3RV2311-0GC20
0.8 0.18 無 10 100 3RV2311-0HC10 3RV2311-0HC20
1 0.25 無 13 100 3RV2311-0JC10 3RV2311-0JC20
1.25 0.37 無 16 100 3RV2311-0KC10 3RV2311-0KC20
1.6 0.55 無 21 100 3RV2311-1AC10 3RV2311-1AC20
2 0.75 無 26 100 3RV2311-1BC10 3RV2311-1BC20
2.5 0.75 無 33 100 3RV2311-1CC10 3RV2311-1CC20
3.2 1.1 無 42 100 3RV2311-1DC10 3RV2311-1DC20
4 1.5 無 52 100 3RV2311-1EC10 3RV2311-1EC20
5 1.5 無 65 100 3RV2311-1FC10 3RV2311-1FC20
6.3 2.2 無 82 100 3RV2311-1GC10 3RV2311-1GC20
8 3 無 104 100 3RV2311-1HC10 3RV2311-1HC20
10 4 無 130 100 3RV2311-1JC10 3RV2311-1JC20
12.5 5.5 無 163 100 3RV2311-1KC10 3RV2311-1KC20
16 7.5 無 208 55 3RV2311-4AC10 3RV2311-4AC20
適用於低至 -50 °C 的特殊操作條件
16 7.5 無 208 55 -- 3RV2311-4AC20-0BA0
  • 為了對馬達進行過載保護，必須使用適當的過載繼電器
  • 3RV2311-.....-0BA0 馬達啟動器保護器的機械耐久性為 500 個操作週期



與啟動器搭配                                                                               E3/IE4 ready     AC-3e    SIRIUS 3RV motor starter/circuit breakers
無輔助接點
額定
電流		 三相馬達
功率 P		 過載跳脫
電流		 短路跳脫
電流		 啟斷容量
400VAC		 螺絲端子 插入式(彈簧)端子
In   Icu 料號 料號
A KW A A KA

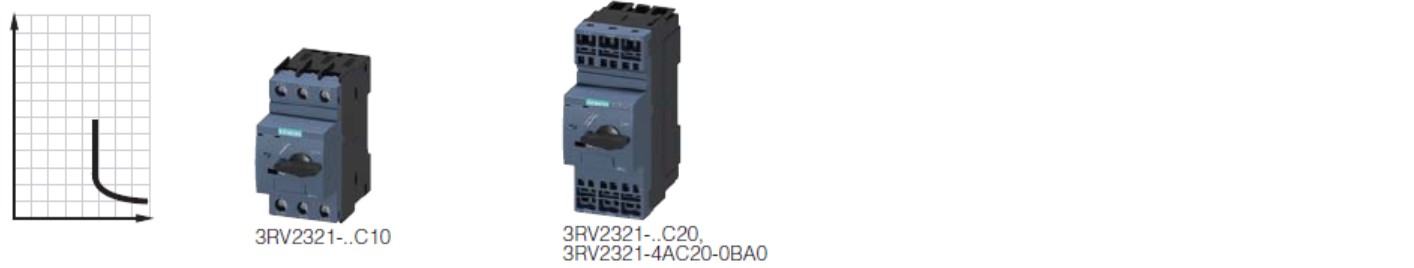

Size S0
1.6 0.55 無 21 100 3RV2321-1AC10 3RV2321-1AC20
2 0.75 無 26 100 3RV2321-1BC10 3RV2321-1BC20
2.5 0.75 無 33 100 3RV2321-1CC10 3RV2321-1CC20
3.2 1.1 無 42 100 3RV2321-1DC10 3RV2321-1DC20
4 1.5 無 52 100 3RV2321-1EC10 3RV2321-1EC20
5 1.5 無 65 100 3RV2321-1FC10 3RV2321-1FC20
6.3 2.2 無 82 100 3RV2321-1GC10 3RV2321-1GC20
8 3 無 104 100 3RV2321-1HC10 3RV2321-1HC20
10 4 無 130 100 3RV2321-1JC10 3RV2321-1JC20
12.5 5.5 無 163 100 3RV2321-1KC10 3RV2321-1KC20
16 7.5 無 208 55 3RV2321-4AC10 3RV2321-4AC20
20 7.5 無 260 55 3RV2321-4BC10 3RV2321-4BC20
22 11 無 286 55 3RV2321-4CC10 3RV2321-4CC20
25 11 無 325 55 3RV2321-4DC10 3RV2321-4DC20
28 15 無 364 55 3RV2321-4NC10 3RV2321-4NC20
32 15 無 400 55 3RV2321-4EC10 3RV2321-4EC20
36 18.5 無 432 20 3RV2321-4PC10 --
40 18.5 無 480 20 3RV2321-4FC10 --
適用於低至 -50 °C 的特殊操作條件
16 7.5 無 208 55 -- 3RV2321-4AC20-0BA0

  • 為了對馬達進行過載保護，必須使用適當的過載繼電器
  • 適用於啟動電流高達 256 A 的 IE3 和 IE4 電機，對於更高的啟動電流，我們建議使用尺寸 S2 的 3RV2 電機啟動器保護器
  • 這些設備不得並排安裝，也不得與帶接觸器的鏈路模組組裝在一起。需要 9 毫米的橫向間隙。對於 IE3 和 IE4 電機，我們建議使用尺寸 S2 的 3RV2 電機啟動器保護器
  • 3RV2321-.....-0BA0 馬達啟動器保護器的機械耐久性為 500 個操作週期



與啟動器搭配                                                                                E3/IE4 ready     AC-3e    SIRIUS 3RV motor starter/circuit breakers
 無輔助接點
額定
電流		 三相馬達
功率 P		 過載跳脫
電流		 短路跳脫
電流		 啟斷容量
400VAC		 螺絲端子 插入式(彈簧)端子
In   Icu 料號 料號
A KW A A KA

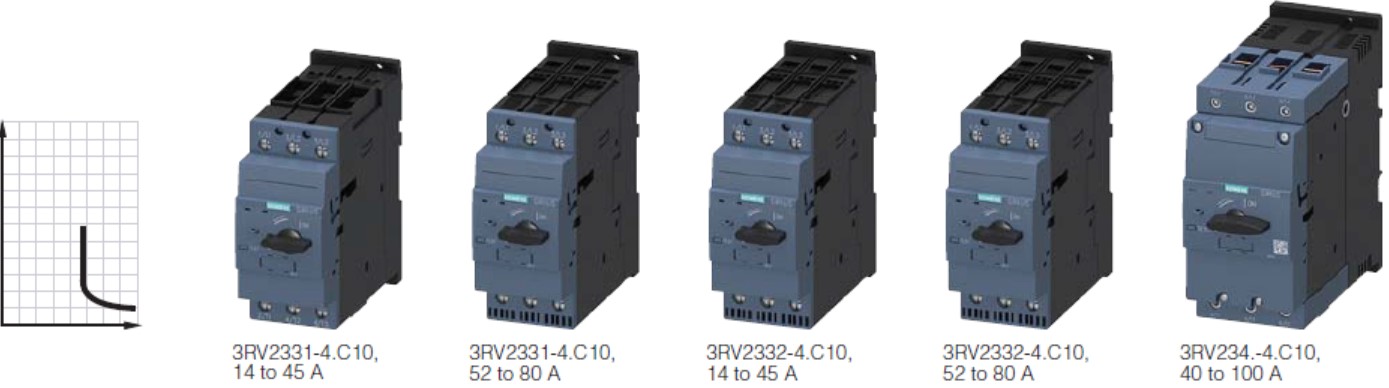

Size S2
14 5.5 無 208 65 3RV2331-4SC10 --
17 7.5 無 260 65 3RV2331-4TC10 --
20 7.5 無 260 65 3RV2331-4BC10 --
25 11 無 325 65 3RV2331-4DC10 --
32 15 無 416 65 3RV2331-4EC10 --
36 18.5 無 520 65 3RV2331-4PC10 --
40 18.5 無 585 65 3RV2331-4UC10 --
45 22 無 650 65 3RV2331-4VC10 --
52 22 無 741 65 3RV2331-4WC10 --
59 30 無 845 65 3RV2331-4XC10 --
65 30 無 845 65 3RV2331-4JC10 --
73 37 無 949 65 3RV2331-4KC10 --
80 37 無 1040 65 3RV2331-4RC10 --
Size S2, 啟斷容量增加
14 5.5 無 208 100 3RV2332-4SC10 --
17 7.5 無 260 100 3RV2332-4TC10 --
20 7.5 無 260 100 3RV2332-4BC10 --
25 11 無 325 100 3RV2332-4DC10 --
32 15 無 416 100 3RV2332-4EC10 --
36 18.5 無 520 100 3RV2332-4PC10 --
40 18.5 無 585 100 3RV2332-4UC10 --
45 22 無 650 100 3RV2332-4VC10 --
52 22 無 741 100 3RV2332-4WC10 --
59 30 無 845 100 3RV2332-4XC10 --
65 30 無 845 100 3RV2332-4JC10 --
73 37 無 949 100 3RV2332-4KC10 --
80 37 無 1040 100 3RV2332-4RC10 --
Size S3
40 18.5 無 520 65 3RV2341-4FC10 --
50 22 無 650 65 3RV2341-4HC10 --
63 30 無 819 65 3RV2341-4JC10 --
75 37 無 975 65 3RV2341-4KC10 --
84 45 無 1170 65 3RV2341-4RC10 --
93 45 無 1300 65 3RV2341-4YC10 --
100 45,55 無 1300 65 3RV2341-4MC10 --
Size S3, 啟斷容量增加
40 18.5 無 520 100 3RV2342-4FC10 --
50 22 無 650 100 3RV2342-4HC10 --
63 30 無 819 100 3RV2342-4JC10 --
75 37 無 975 100 3RV2342-4KC10 --
84 45 無 1170 100 3RV2342-4RC10 --
93 45 無 1300 100 3RV2342-4YC10 --
100 45,55 無 1300 100 3RV2342-4MC10 --
  • 為了對馬達進行過載保護，必須使用適當的過載繼電器
  • 適用於啟動電流高達 720 A 的 IE3 和 IE4 電機，對於更高的啟動電流，我們建議使用尺寸 S3 的 3RV2 電機啟動器保護器
  • 適用於啟動電流高達 780 A 的 IE3 和 IE4 電機，對於更高的啟動電流，我們建議使用 3VA 斷路器

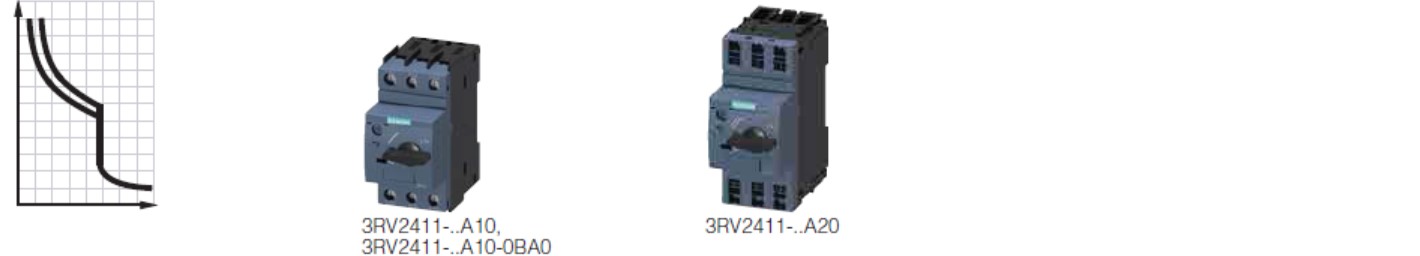

用於變壓器保護                                                                            E3/IE4 ready     AC-3e    SIRIUS 3RV motor starter/circuit breakers

CLASS 10, 無輔助接點, 用於保護高突波電流變壓器的馬達啟動器保護器
額定
電流		 過載跳脫
電流		 短路跳脫
電流		 啟斷容量
400VAC		 螺絲端子 插入式(彈簧)端子
In Icu 料號 料號
A A A KA
Size S00
0.16 0.11 ... 0.16 3.3 100 3RV2411-0AA10 3RV2411-0AA20
0.2 0.14 ... 0.2 4.2 100 3RV2411-0BA10 3RV2411-0BA20
0.25 0.18 ... 0.25 5.2 100 3RV2411-0CA10 3RV2411-0CA20
0.32 0.22 ... 0.32 6.5 100 3RV2411-0DA10 3RV2411-0DA20
0.4 0.28 ... 0.4 8.2 100 3RV2411-0EA10 3RV2411-0EA20
0.5 0.35 ... 0.5 10 100 3RV2411-0FA10 3RV2411-0FA20
0.63 0.45 ... 0.63 13 100 3RV2411-0GA10 3RV2411-0GA20
0.8 0.55 ... 0.8 16 100 3RV2411-0HA10 3RV2411-0HA20
1 0.7 ... 1 21 100 3RV2411-0JA10 3RV2411-0JA20
1.25 0.9 ... 1.25 26 100 3RV2411-0KA10 3RV2411-0KA20
1.6 1.1 ... 1.6 33 100 3RV2411-1AA10 3RV2411-1AA20
2 1.4 ... 2 42 100 3RV2411-1BA10 3RV2411-1BA20
2.5 1.8 ... 2.5 52 100 3RV2411-1CA10 3RV2411-1CA20
3.2 2.2 ... 3.2 65 100 3RV2411-1DA10 3RV2411-1DA20
4 2.8 ... 4 82 100 3RV2411-1EA10 3RV2411-1EA20
5 3.5 ... 5 104 100 3RV2411-1FA10 3RV2411-1FA20
6.3 4.5 ... 6.3 130 100 3RV2411-1GA10 3RV2411-1GA20
8 5.5 ... 8 163 100 3RV2411-1HA10 3RV2411-1HA20
10 7 ... 10 208 100 3RV2411-1JA10 3RV2411-1JA20
12.5 9 ... 12.5 260 100 3RV2411-1KA10 3RV2411-1KA20
16 10 ... 16 286 55 3RV2411-4AA10 3RV2411-4AA20
沒有 1、2 和 3 相負載的相位不對稱/故障檢測
0.4 0.28 ... 0.4 8.2 100 -- 3RV2411-0EA20-0DA0
1.6 1.1 ... 1.6 33 100 -- 3RV2411-1AA20-0DA0
2 1.4 ... 2 42 100 -- 3RV2411-1BA20-0DA0
2.5 1.8 ... 2.5 52 100 -- 3RV2411-1CA20-0DA0
3.2 2.2 ... 3.2 65 100 -- 3RV2411-1DA20-0DA0
4 2.8 ... 4 82 100 -- 3RV2411-1EA20-0DA0
5 3.5 ... 5 104 100 -- 3RV2411-1FA20-0DA0
6.3 4.5 ... 6.3 130 100 -- 3RV2411-1GA20-0DA0
8 5.5 ... 8 163 100 -- 3RV2411-1HA20-0DA0
10 7 ... 10 208 100 -- 3RV2411-1JA20-0DA0
適用於低至 -50 °C 的特殊操作條件
2.5 1.8 ... 2.5 52 100 3RV2411-1CA10-0BA0 --
6.3 4.5 ... 6.3 130 100 3RV2411-1GA10-0BA0 --
8 5.5 ... 8 163 100 3RV2411-1HA10-0BA0 --
10 7 ... 10 208 100 3RV2411-1JA10-0BA0 --
16 10 ... 16 286 55 3RV2411-4AA10-0BA0 --
3RV2411-.....-0BA0 馬達啟動器保護器的機械耐久性為 500 個操作週期

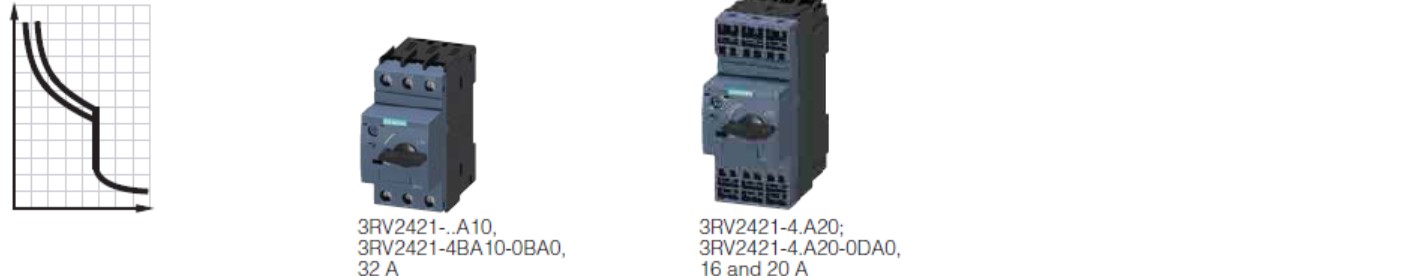

用於變壓器保護                                                                          E3/IE4 ready     AC-3e    SIRIUS 3RV motor starter/circuit breakers
CLASS 10, 無輔助接點, 用於保護高突波電流變壓器的馬達啟動器保護器
額定
電流		 過載跳脫
電流		 短路跳脫
電流		 啟斷容量
400VAC		 螺絲端子 插入式(彈簧)端子
In Icu 料號 料號
A A A KA
Size S0
0.16 0.11 ... 0.16 3.3 100 3RV2421-0AA10 --
0.2 0.14 ... 0.2 4.2 100 3RV2421-0BA10 --
0.25 0.18 ... 0.25 5.2 100 3RV2421-0CA10 --
0.32 0.22 ... 0.32 6.5 100 3RV2421-0DA10 --
0.4 0.28 ... 0.4 8.2 100 3RV2421-0EA10 --
0.5 0.35 ... 0.5 10 100 3RV2421-0FA10 --
0.63 0.45 ... 0.63 13 100 3RV2421-0GA10 --
0.8 0.55 ... 0.8 16 100 3RV2421-0HA10 --
1 0.7 ... 1 21 100 3RV2421-0JA10 --
1.25 0.9 ... 1.25 26 100 3RV2421-0KA10 --
1.6 1.1 ... 1.6 33 100 3RV2421-1AA10 --
2 1.4 ... 2 42 100 3RV2421-1BA10 --
2.5 1.8 ... 2.5 52 100 3RV2421-1CA10 --
3.2 2.2 ... 3.2 65 100 3RV2421-1DA10 --
4 2.8 ... 4 82 100 3RV2421-1EA10 --
5 3.5 ... 5 104 100 3RV2421-1FA10 --
6.3 4.5 ... 6.3 130 100 3RV2421-1GA10 --
8 5.5 ... 8 163 100 3RV2421-1HA10 --
10 7 ... 10 208 100 3RV2421-1JA10 --
12.5 9 ... 12.5 260 100 3RV2421-1KA10 --
16 10 ... 16 286 55 3RV2421-4AA10 3RV2421-4AA20
20 13 ... 20 325 55 3RV2421-4BA10 3RV2421-4BA20
22 16 ... 22 364 55 3RV2421-4CA10 3RV2421-4CA20
25 18 ... 25 400 55 3RV2421-4DA10 3RV2421-4DA20
沒有 1、2 和 3 相負載的相位不對稱/故障檢測
16 10 ... 16 286 55 -- 3RV2421-4AA20-0DA0
20 13 ... 20 325 55 -- 3RV2421-4BA20-0DA0
適用於低至 -50 °C 的特殊操作條件
20 13 ... 20 325 55 3RV2421-4BA10-0BA0 --
3RV2431-.....-0BA0 馬達啟動器保護器的機械耐久性為 250 個操作週期

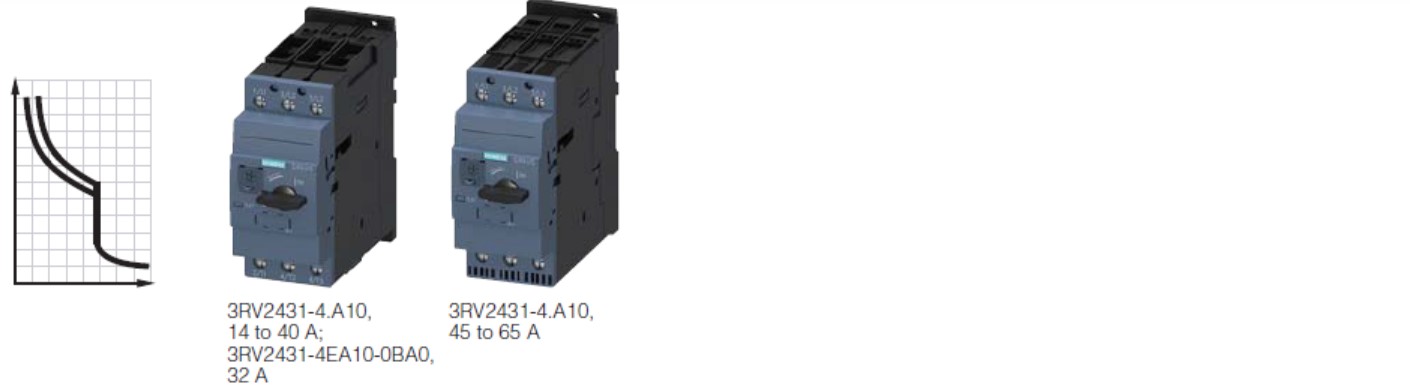

用於變壓器保護                                                                            E3/IE4 ready     AC-3e    SIRIUS 3RV motor starter/circuit breakers
CLASS 10, 無輔助接點
額定
電流		 過載跳脫
電流		 短路跳脫
電流		 啟斷容量
400VAC		 螺絲端子 插入式(彈簧)端子
In Icu 料號 料號
A A A KA
Size S2
14 9.5 ... 14 328 65 3RV2431-4SA10 --
17 12 ... 17 410 65 3RV2431-4TA10 --
20 14 ... 20 410 65 3RV2431-4BA10 --
25 18 ... 25 512 65 3RV2431-4DA10 --
32 22 ... 32 656 65 3RV2431-4EA10 --
36 28 ... 36 820 65 3RV2431-4PA10 --
40 32 ... 40 820 65 3RV2431-4UA10 --
45 35 ... 45 922 65 3RV2431-4VA10 --
52 42 ... 52 1025 65 3RV2431-4WA10 --
59 49 ... 59 1040 65 3RV2431-4XA10 --
65 54 ... 65 1040 65 3RV2431-4JA10 --
適用於低至 -50 °C 的特殊操作條件
32 22 ... 32 656 65 3RV2431-4EA10-0BA0 --
3RV2431-.....-0BA0 馬達啟動器保護器的機械耐久性為 250 個操作週期

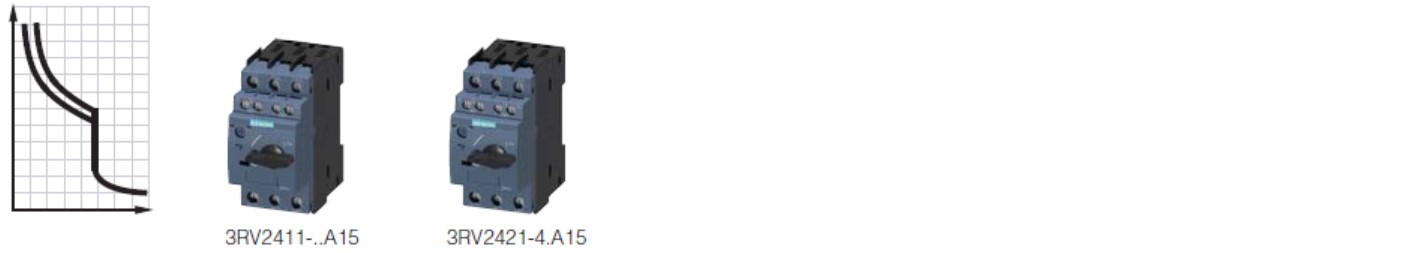

用於變壓器保護                                                                            E3/IE4 ready     AC-3e    SIRIUS 3RV motor starter/circuit breakers
CLASS 10，附橫向輔助接點（1 NO + 1 NC）
額定
電流		 過載跳脫
電流		 短路跳脫
電流		 啟斷容量
400VAC		 螺絲端子 插入式(彈簧)端子
In Icu 料號 料號
A A A KA
Size S00
0.16 0.11 ... 0.16 3.3 100 3RV2411-0AA15 --
0.2 0.14 ... 0.2 4.2 100 3RV2411-0BA15 --
0.25 0.18 ... 0.25 5.2 100 3RV2411-0CA15 --
0.32 0.22 ... 0.32 6.5 100 3RV2411-0DA15 --
0.4 0.28 ... 0.4 8.2 100 3RV2411-0EA15 --
0.5 0.35 ... 0.5 10 100 3RV2411-0FA15 --
0.63 0.45 ... 0.63 13 100 3RV2411-0GA15 --
0.8 0.55 ... 0.8 16 100 3RV2411-0HA15 --
1 0.7 ... 1 21 100 3RV2411-0JA15 --
1.25 0.9 ... 1.25 26 100 3RV2411-0KA15 --
1.6 1.1 ... 1.6 33 100 3RV2411-1AA15 --
2 1.4 ... 2 42 100 3RV2411-1BA15 --
2.5 1.8 ... 2.5 52 100 3RV2411-1CA15 --
3.2 2.2 ... 3.2 65 100 3RV2411-1DA15 --
4 2.8 ... 4 82 100 3RV2411-1EA15 --
5 3.5 ... 5 104 100 3RV2411-1FA15 --
6.3 4.5 ... 6.3 130 100 3RV2411-1GA15 --
8 5.5 ... 8 163 100 3RV2411-1HA15 --
10 7 ... 10 208 100 3RV2411-1JA15 --
12.5 9 ... 12.5 260 100 3RV2411-1KA15 --
16 10 ... 16 286 55 3RV2411-4AA15 --
Size S0
16 10 ... 16 286 55 3RV2421-4AA15 --
20 13 ... 20 325 55 3RV2421-4BA15 --
22 16 ... 22 364 55 3RV2421-4CA15 --
25 18 ... 25 400 55 3RV2421-4DA15 --

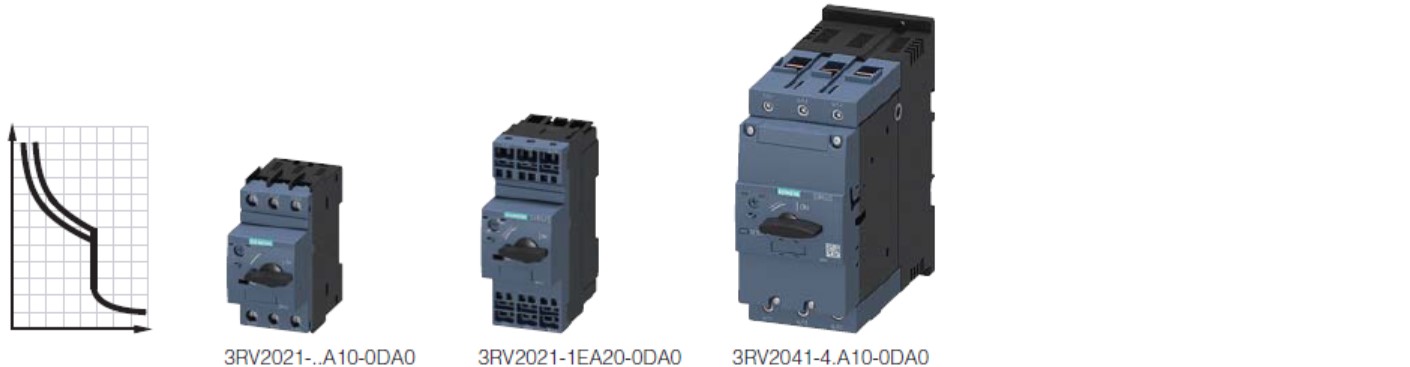

用於系統保護                                                                               E3/IE4 ready     AC-3e    SIRIUS 3RV motor starter/circuit breakers

CLASS 10, 無輔助接點

馬達啟動器保護器適用於 1、2 和 3 相負載，不具有相不對稱和缺相檢測功能。它們沒有 UL/CSA 批准，也沒有根據歐洲防爆指令 ATEX 或國際防爆標準 (IECEx) 進行認證。
額定
電流		 三相馬達
功率 P		 過載跳脫
電流		 短路跳脫
電流		 啟斷容量
400VAC		 螺絲端子 插入式(彈簧)端子
In   Icu 料號 料號
A KW A A KA
Size S0
4 1.5 2.8 ... 4 52 100 3RV2021-1EA10-0DA0 --
6.3 2.2 4.5 ... 6.3 82 100 3RV2021-1GA10-0DA0 --
8 3 5.5 ... 8 104 100 3RV2021-1HA10-0DA0 --
10 4 7 ... 10 130 100 3RV2021-1JA10-0DA0 --
12.5 5.5 9 ... 12.5 163 100 3RV2021-1KA10-0DA0 --
16 7.5 10 ... 16 208 55 3RV2021-4AA10-0DA0 --
20 7.5 13 ... 20 260 55 3RV2021-4BA10-0DA0 --
25 11 18 ... 25 325 55 3RV2021-4DA10-0DA0 --
32 15 27 ... 32 400 55 3RV2021-4EA10-0DA0 --
Size S3
40 18.5 28 ... 40 520 65 3RV2041-4FA10-0DA0 --
50 22 36 ... 50 650 65 3RV2041-4HA10-0DA0 --
63 30 45 ... 63 819 65 3RV2041-4JA10-0DA0 --
84 45 65 ... 84 1170 65 3RV2041-4RA10-0DA0 --
100 45,55 80 ... 100 1300 65 3RV2041-4MA10-0DA0 --

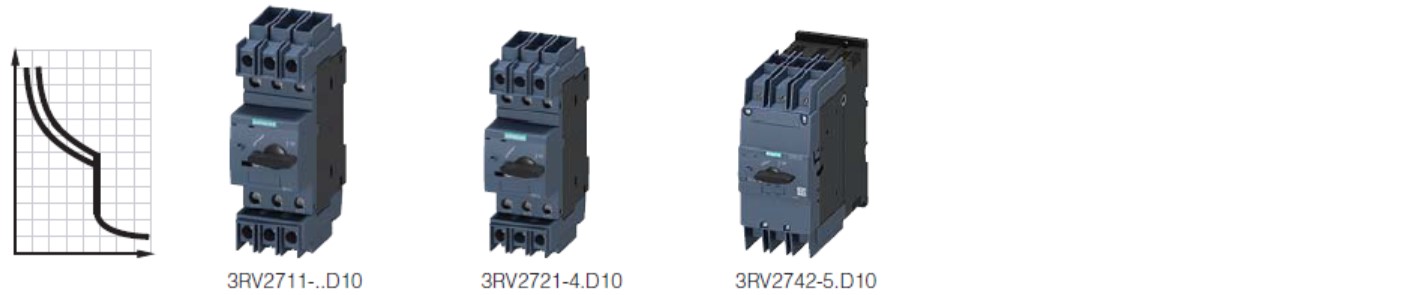

用於系統保護 符合UL 489/CSA C22.2 No. 5                   E3/IE4 ready     AC-3e    SIRIUS 3RV motor starter/circuit breakers
 無輔助接點，符合 UL/CSA 標準的用於系統保護和非馬達負載的斷路器
額定
電流		 過載跳脫
電流		 短路跳脫
電流		 啟斷容量 螺絲端子 插入式(彈簧)端子
480Y/277VAC 480VAC
In Icu Icu 料號 料號
A A A KA KA
Size S00
0.16 0.16 2.1 65 -- 3RV2711-0AD10 --
0.2 0.2 2.6 65 -- 3RV2711-0BD10 --
0.25 0.25 3.3 65 -- 3RV2711-0CD10 --
0.32 0.32 4.2 65 -- 3RV2711-0DD10 --
0.4 0.4 5.2 65 -- 3RV2711-0ED10 --
0.5 0.5 6.5 65 -- 3RV2711-0FD10 --
0.63 0.63 8.2 65 -- 3RV2711-0GD10 --
0.8 0.8 10 65 -- 3RV2711-0HD10 --
1 1 13 65 -- 3RV2711-0JD10 --
1.25 1.25 16 65 -- 3RV2711-0KD10 --
1.6 1.6 21 65 -- 3RV2711-1AD10 --
2 2 26 65 -- 3RV2711-1BD10 --
2.5 2.5 33 65 -- 3RV2711-1CD10 --
3.2 3.2 42 65 -- 3RV2711-1DD10 --
4 4 52 65 -- 3RV2711-1ED10 --
5 5 65 65 -- 3RV2711-1FD10 --
6.3 6.3 82 65 -- 3RV2711-1GD10 --
8 8 104 65 -- 3RV2711-1HD10 --
10 10 130 65 -- 3RV2711-1JD10 --
12.5 12.5 163 65 -- 3RV2711-1KD10 --
15 15 208 65 -- 3RV2711-4AD10 --
Size S0
20 20 260 50 -- 3RV2721-4BD10 --
22 22 886 50 -- 3RV2721-4CD10 --
Size S3
10 10 150 65 65 3RV2742-5AD10 --
15 15 225 65 65 3RV2742-5BD10 --
20 20 260 65 65 3RV2742-5CD10 --
25 25 325 65 65 3RV2742-5DD10 --
30 30 390 65 65 3RV2742-5ED10 --
35 35 455 65 -- 3RV2742-5FD10 --
40 40 520 65 -- 3RV2742-5GD10 --
45 45 585 65 -- 3RV2742-5HD10 --
50 50 650 65 -- 3RV2742-5JD10 --
60 60 780 65 -- 3RV2742-5LD10 --
70 70 910 65 -- 3RV2742-5QD10 --
  • 額定值 100%，符合 UL 489 和 IEC 60947-2（100% 額定斷路器）
  • 橫向輔助開關不能用於 3RV2742

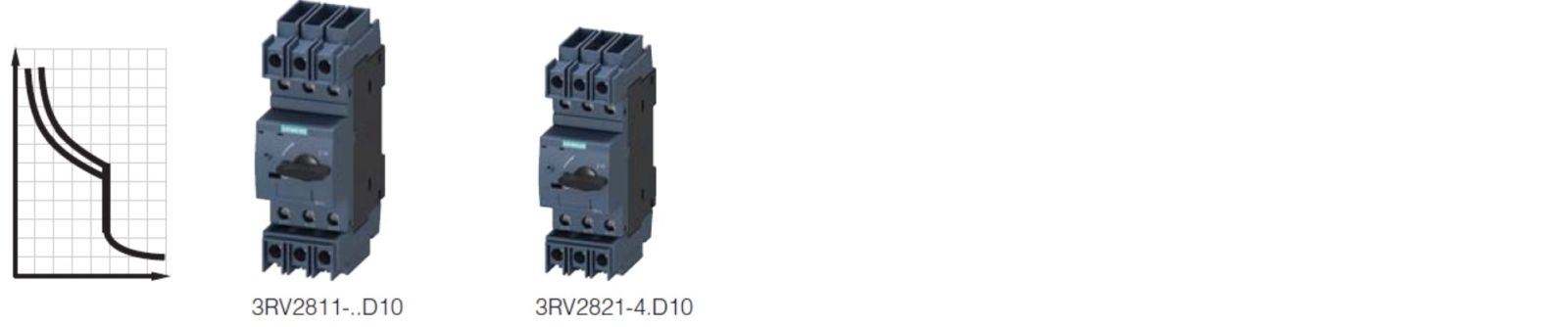

用於變壓器保護，符合UL489/CSA C22.2 No. 5           E3/IE4 ready     AC-3e    SIRIUS 3RV motor starter/circuit breakers
 無輔助接點，符合 UL/CSA 標準的系統和變壓器保護斷路器，專為高突波電流變壓器設計
額定
電流		 過載跳脫
電流		 短路跳脫
電流		 啟斷容量
400VAC		 螺絲端子 插入式(彈簧)端子
In Icu 料號 料號
A A A KA
Size S00
0.16 0.16 3.3 65 3RV2811-0AD10 --
0.2 0.2 4.2 65 3RV2811-0BD10 --
0.25 0.25 5.2 65 3RV2811-0CD10 --
0.32 0.32 6.5 65 3RV2811-0DD10 --
0.4 0.4 8.2 65 3RV2811-0ED10 --
0.5 0.5 10 65 3RV2811-0FD10 --
0.63 0.63 13 65 3RV2811-0GD10 --
0.8 0.8 16 65 3RV2811-0HD10 --
1 1 21 65 3RV2811-0JD10 --
1.25 1.25 26 65 3RV2811-0KD10 --
1.6 1.6 33 65 3RV2811-1AD10 --
2 2 42 65 3RV2811-1BD10 --
2.5 2.5 52 65 3RV2811-1CD10 --
3.2 3.2 65 65 3RV2811-1DD10 --
4 4 82 65 3RV2811-1ED10 --
5 5 104 65 3RV2811-1FD10 --
6.3 6.3 130 65 3RV2811-1GD10 --
8 8 163 65 3RV2811-1HD10 --
10 10 208 65 3RV2811-1JD10 --
12.5 12.5 260 65 3RV2811-1KD10 --
15 15 286 65 3RV2811-4AD10 --
Size S0
20 20 325 50 3RV2821-4BD10 --
22 22 364 50 3RV2821-4CD10 --
額定值 100% 根據 UL 489 和 IEC 60947-2（100% 額定斷路器）



用於熔絲監控                                                                                E3/IE4 ready     AC-3e    SIRIUS 3RV motor starter/circuit breakers
 無輔助接點
額定
電流		 過載跳脫
電流		 短路跳脫
電流		 啟斷容量
400VAC		 螺絲端子 插入式(彈簧)端子
In Icu 料號 料號
A A A KA
Size S00
0.2 0.2 1.2 100 3RV1611-0BD10 --




用於電壓互感器斷路器進行距離保護                                 E3/IE4 ready     AC-3e    SIRIUS 3RV motor starter/circuit breakers
輔助接點 1CO
額定
電流		 過載跳脫
電流		 短路跳脫
電流		 輔助接點
橫向		 啟斷容量
400VAC		 螺絲端子 插入式(彈簧)端子
In   Icu 料號 料號
A A A   KA
Size S00
1.4 1.4 6 1CO 50 3RV1611-1AG14 --
2.5 2.5 10.5 1CO 50 3RV1611-1CG14 --
3 3 20 1CO 50 3RV1611-1DG14 --

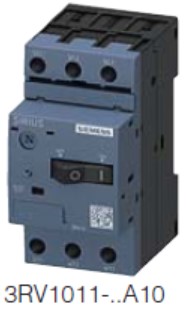

用於馬達保護                                                                                E3/IE4 ready     AC-3e    SIRIUS 3RV motor starter/circuit breakers
CLASS 10, 無輔助接點
額定
電流		 三相馬達
功率 P		 過載跳脫
電流		 短路跳脫
電流		 啟斷容量
400VAC		 螺絲端子 插入式(彈簧)端子
In   Icu 料號 料號
A KW A A KA
Size S00
0.16 0.04 0.11 ... 0.16 2.1 100 3RV1011-0AA10 --
0.2 0.06 0.14 ... 0.2 2.6 100 3RV1011-0BA10 --
0.25 0.06 0.18 ... 0.25 3.3 100 3RV1011-0CA10 --
0.32 0.09 0.22 ... 0.32 4.2 100 3RV1011-0DA10 --
0.4 0.09 0.28 ... 0.4 5.2 100 3RV1011-0EA10 --
0.5 0.12 0.35 ... 0.5 6.5 100 3RV1011-0FA10 --
0.63 0.18 0.45 ... 0.63 8.2 100 3RV1011-0GA10 --
0.8 0.18 0.55 ... 0.8 10 100 3RV1011-0HA10 --
1 0.25 0.7 ... 1 13 100 3RV1011-0JA10 --
1.25 0.37 0.9 ... 1.25 16 100 3RV1011-0KA10 --
1.6 0.55 1.1 ... 1.6 21 100 3RV1011-1AA10 --
2 0.75 1.4 ... 2 26 100 3RV1011-1BA10 --
2.5 0.75 1.8 ... 2.5 33 100 3RV1011-1CA10 --
3.2 1.1 2.2 ... 3.2 42 100 3RV1011-1DA10 --
4 1.5 2.8 ... 4 52 100 3RV1011-1EA10 --
5 1.5 3.5 ... 5 65 100 3RV1011-1FA10 --
6.3 2.2 4.5 ... 6.3 82 100 3RV1011-1GA10 --
8 3 5.5 ... 8 104 50 3RV1011-1HA10 --
10 4 7 ... 10 130 50 3RV1011-1JA10 --
12 5.5 9 ... 12.5 156 50 3RV1011-1KA10 --
3RV2馬達起動器保護器/斷路器的配件可在例外情況下使用

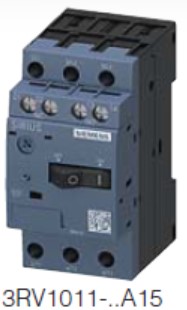

用於馬達保護                                                                                E3/IE4 ready     AC-3e    SIRIUS 3RV motor starter/circuit breakers
CLASS 10，附橫向輔助接點（1 NO + 1 NC）
額定
電流		 三相馬達
功率 P		 過載跳脫
電流		 短路跳脫
電流		 啟斷容量
400VAC		 螺絲端子 插入式(彈簧)端子
In   Icu 料號 料號
A KW A A KA
Size S00
0.16 0.04 0.11 ... 0.16 2.1 100 3RV1011-0AA15 --
0.2 0.06 0.14 ... 0.2 2.6 100 3RV1011-0BA15 --
0.25 0.06 0.18 ... 0.25 3.3 100 3RV1011-0CA15 --
0.32 0.09 0.22 ... 0.32 4.2 100 3RV1011-0DA15 --
0.4 0.09 0.28 ... 0.4 5.2 100 3RV1011-0EA15 --
0.5 0.12 0.35 ... 0.5 6.5 100 3RV1011-0FA15 --
0.63 0.18 0.45 ... 0.63 8.2 100 3RV1011-0GA15 --
0.8 0.18 0.55 ... 0.8 10 100 3RV1011-0HA15 --
1 0.25 0.7 ... 1 13 100 3RV1011-0JA15 --
1.25 0.37 0.9 ... 1.25 16 100 3RV1011-0KA15 --
1.6 0.55 1.1 ... 1.6 21 100 3RV1011-1AA15 --
2 0.75 1.4 ... 2 26 100 3RV1011-1BA15 --
2.5 0.75 1.8 ... 2.5 33 100 3RV1011-1CA15 --
3.2 1.1 2.2 ... 3.2 42 100 3RV1011-1DA15 --
4 1.5 2.8 ... 4 52 100 3RV1011-1EA15 --
5 1.5 3.5 ... 5 65 100 3RV1011-1FA15 --
6.3 2.2 4.5 ... 6.3 82 100 3RV1011-1GA15 --
8 3 5.5 ... 8 104 50 3RV1011-1HA15 --
10 4 7 ... 10 130 50 3RV1011-1JA15 --
12 5.5 9 ... 12.5 156 50 3RV1011-1KA15 --
3RV2馬達起動器保護器/斷路器的配件可在例外情況下使用







上一則 下一則
