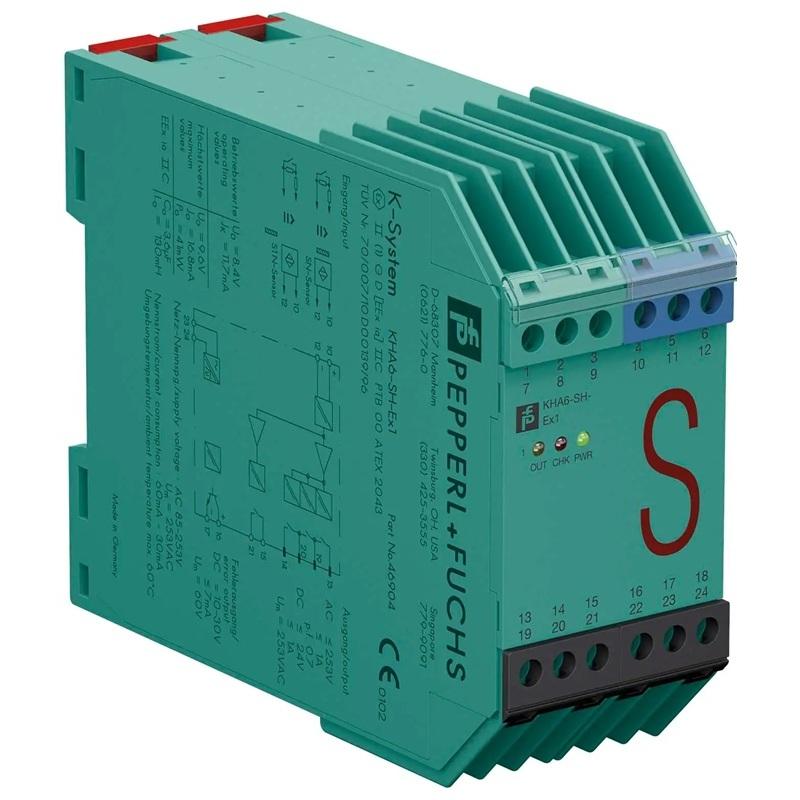

KHA6-SH-Ex1
-
訂貨號：046904
- 開關放大器(Switch Amplifiers)
- 通道數: 1 通道
- 輸入：乾接點或 SN/S1N 感測器
- 輸出：繼電器觸點
- 額定電壓: 115/230 V 交流電源
- 線路故障偵測 (LFD)、故障指示輸出
- 符合 IEC/EN 61508 標準，最高可達 SIL 3 等級
| 此安全隔離柵用於本質安全應用。該裝置將來自危險區域的數位訊號（SN/S1N接近感測器或經認證的乾接點）傳輸到安全區域。輸入控制1個具有3個常開觸點的繼電器接點輸出（其中一個輸出與兩個輸出繼電器串聯以實現安全功能）、1個具有1個常開觸點的繼電器接點輸出以及1個被動電晶體輸出（故障指示輸出）。與SN/S1N系列接近感測器不同，機械接點除了串聯一個1.5 kΩ電阻外，還需要在接點兩端並聯一個10 kΩ電阻。控制電路的斷線（LB）和短路（SC）情況會持續受到監控。發生故障時，故障表示輸出通電，輸出I和II斷電。對於SIL 3及以下的安全應用，必須使用輸出I。對於SIL 2及以下的安全應用，可以使用輸出I和輸出II。 | |
|
|
| 倍加福安全柵 | |
| 倍加福的安全柵限制了提供給電路的能量，並保護危險區域不受多餘能量的影響。透過將能量限制在安全的水平，本安電路防止潛在爆炸性環境的點火。這簡化了Exi電路的維護和維修。倍加福為不同的需求提供了多種安全柵。可選擇隔離式安全柵和齊納式安全柵，確保訊號在危險區域的安全傳輸。 | |
| K系統（導軌式）的隔離式安全柵(閘) | |
| 倍加福的K系統（導軌式）以單一平台解決廣泛應用需求，確保現場裝置與控制系統間實現可靠且經濟的訊號傳輸。無論您的規劃涉及單一隔離模組或大規模系統整合——全系列K系統產品皆以應用導向解決方案為核心特色。以下僅列舉其部分獨特功能： | |
| 產品組合 | |
| K系列產品為使用者提供了廣泛的本安介面儀表解決方案，可以將許多簡單訊號轉換成為進階功能模組能夠辨識的訊號。 | |
| 供電導軌 | |
| 供電導軌插入標準的35mm DIN導軌內，只需簡單的固定安裝到位即可。供電導軌在為模組供電的同時，還可以擷取各個模組的故障資訊。使用導軌供電的方式極大的減少了佈線和維護的費用，同時方便擴展。當需要增加新的模組時，只需要將模組插在供電導軌上。 | |
| 供電模組 | |
| 供電導軌插入標準的35mm DIN導軌內，只需簡單的固定安裝到位即可。供電導軌在為模組供電的同時，還可以擷取各個模組的故障資訊。使用導軌供電的方式極大的減少了佈線和維護的費用，同時方便擴展。當需要增加新的模組時，只需要將模組插在供電導軌上。 | |
| 國際安全標準 | |
| 無需多餘的費用即可擁有SIL等級 | |
| 方便組態 | |
| 使用我們強大的軟體工具－Pactware，能夠方便的生成專案文檔，同時方便的組態和設定模組。 | |
| K系統 防爆隔離柵 種類 | |
| • 開關放大器 Switch Amplifiers • 頻率轉換器 Frequency Converters • 電磁閥驅動器 Solenoid Driver • 繼電器模塊 Relay Module • 變送器電源 Transmitter Power Supply • 中繼器 Repeater • 信號轉換器 Signal Converters • 報警設定器 Trip Amplifier • 電流驅動器 Current Drivers • Standstill and rotational Direction Monitor • HART Loop converters |
|
| K系統 編碼原則 | |
 |
|
 |
|
 |
