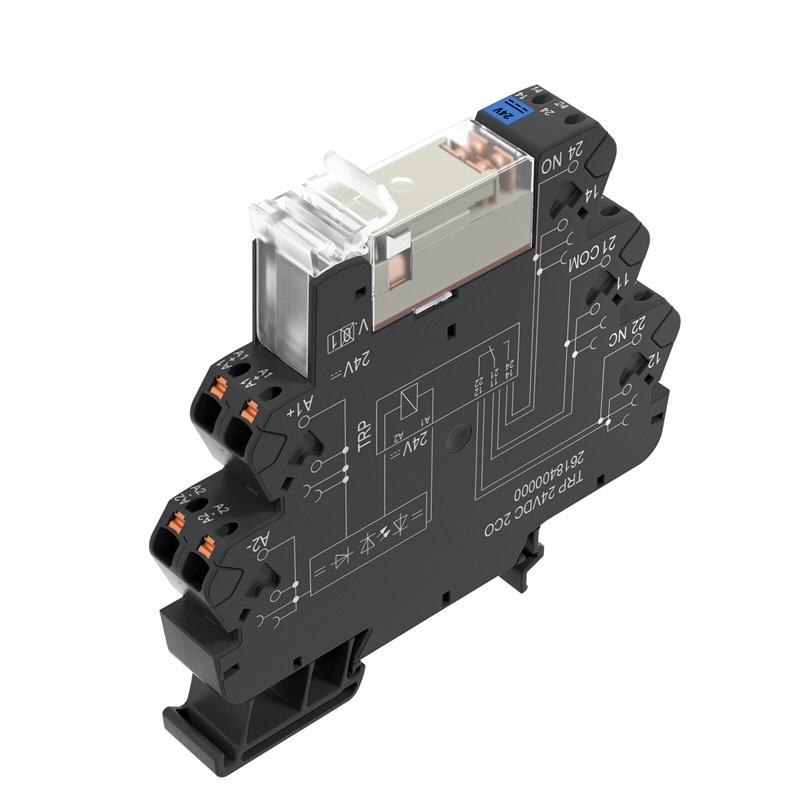

TRP 24VDC 2CO

訂貨號:2618400000
TERMSERIES 薄型繼電器
連接：直插式
通道數：2
控制側：24VDC/20.5mA
控制側保護：飛輪二極體、反極性保護
指示燈：綠色 LED
負載側：250VAC/8 A
標準包裝數量: 10 PCS/盒

產品特色


Term系列繼電器 - 2路 AgNi接點
．2 路轉換觸點．AC/DC/UC線圈．12.8mm寬，節省空間．AgNi接點．螺絲、彈片和直插連接
技術參數
	輸出參數
	最大切換電壓/電流(AC)		250 V / 8 A
	最小切換電壓		100 mA / 5 V, 10 V/10 mA, 24V/1 mA
	最大開關電流		15 A / 4S
	接點材料		AgNi
	機械壽命		30 x 10⁶ 次
	最大開關頻率(額定負載)		0.1 Hz
	通用參數
	狀態指示		LED綠色
	反向電壓保護		有
	工作溫度		-40 °C...+60 °C
	儲存溫度		-40 °C...+85 °C
	環境濕度		5...95 %, Tu = 40°C, 溫濕無冷凝
	認證		CE, GL, cULus
	絕緣等級(EN 50 178)
	額定電壓		300 V
	額定突波電壓		6 kV (1.2 / 50 μs)
	接點間爬電距離		≥ 5.5 mm
	過壓等級		III
	污染等級		2
			螺絲連接	彈片連接
	接線範圍(額定/最小/最大)(mm)		1.5 / 0.14 / 2.5	1.5 / 0.14 / 2.5
	高x長x寬 (mm)		88 / 12.8 / 90	88 / 12.8 / 90

		5 V DC	12 V DC	24 V DC
輸入參數
额定电压		5 V DC ±20 %	12 V DC ±20 %	24 V DC ±20 %
額定電流(AC線圈)		-	-	-
額定電流(DC線圈)		80 mA	33.3 mA	16 mA
額定功率		400 mW	420 mW	384 mW
動作/釋放電壓(AC線圈)		-	-	-
動作/釋放電壓(DC線圈)		3.2 V / 1.6 V	8.5 V / 3 V	16,6 V / 3,5 V
動作/釋放電流(AC線圈)		-	-	-
動作/釋放電流(DC線圈)		21,6 mA / 8 mA	21 mA / 5 mA	10 mA / 2 mA
續流二極體		有	有	有
輸出參數
動作時間		< 7 ms	< 7 ms	< 8 ms
釋放時間		< 4 ms	< 8 ms	< 10 m

訂貨號
螺絲聯接	型號	TRS 5VDC 2CO	TRS 12VDC 2CO	TRS 24VDC 2CO
螺絲聯接	訂貨號	1123470000	1123480000	1123490000
彈片聯接	型號	TRZ 5VDC 2CO	TRZ 12VDC 2CO	TRZ 24VDC 2CO
彈片聯接	訂貨號	1123590000	1123600000	1123610000
直插聯接	型號	TRP 5VDC 2CO	TRP 12VDC 2CO	TRP 24VDC 2CO
直插聯接	訂貨號	2614840000	2618550000	2618400000

		24 V UC	48 V UC	60 V UC
輸入參數
额定电压		24 V UC ±10 %	48 V UC ±10 %	60 V UC ±10 %
額定電流(AC線圈)		16 mA	9 mA	8 mA
額定電流(DC線圈)		14 mA	7 mA	6.1 mA
額定功率		390 mVA / 350 mW	340 mW / 0.4 VA	480 mVA / 360 mW
動作/釋放電壓(AC線圈)		16 V / 9 V	29 V / 11 V	36 V / 13 V
動作/釋放電壓(DC線圈)		18 V / 8 V	33 V / 12 V	40 V / 14 V
動作/釋放電流(AC線圈)		11 mA / 4 mA	6.3 mA / 4.3 mA	5 mA / 2.5mA
動作/釋放電流(DC線圈)		10 mA / 2 mA	5 mA / 2 mA	4 mA / 1.2 mA
續流二極體		無	無	無
輸出參數
動作時間		< 4 ms	< 8 ms	< 6 ms
釋放時間		< 1.2 ms	< 4 ms	< 7 ms

訂貨號
螺絲聯接	型號	TRS 24VUC 2CO	TRS 48VUC 2CO	TRS 60VUC 2CO
螺絲聯接	訂貨號	1123500000	1123510000	1123520000
彈片聯接	型號	TRZ 24VUC 2CO	TRZ 48VUC 2CO	TRZ 60VUC 2CO
彈片聯接	訂貨號	1123620000	1123630000	1123640000
直插聯接	型號	TRP 24VUC 2CO	TRP 48VUC 2CO	TRP 60VUC 2CO
直插聯接	訂貨號	2618320000	2618520000	2618290000

		120 V UC	230 V UC	120 V AC RC
輸入參數
额定电压		120 V UC ±10 %	230 V UC ±5 %	120 V AC ±10 %
額定電流(AC線圈)		3.5 mA	4 mA	6.1 mA
額定電流(DC線圈)		3.5 mA	4 mA	-
額定功率		420 mVA / 420 mW	920 mVA / 920 mW	0.73 VA
動作/釋放電壓(AC線圈)		64 V / 26 V	112 V / 43 V	65 V / 23 V
動作/釋放電壓(DC線圈)		69 V / 22 V	129 V / 36 V	-
動作/釋放電流(AC線圈)		2 mA / 1 mA	2 mA / 1 mA	3.6 mA / 1.3 mA
動作/釋放電流(DC線圈)		2 mA / 1 mA	2 mA / 1 mA	-
續流二極體		無	無	無
輸出參數
動作時間		< 8 ms	< 14 ms	< 5 ms
釋放時間		< 7 ms	< 22 ms	< 4 ms

訂貨號
螺絲聯接	型號	TRS 120VUC 2CO	TRS 230VUC 2CO	TRS120VAC RC 2CO
螺絲聯接	訂貨號	1123530000	1123540000	1123550000
彈片聯接	型號	TRZ 120VUC 2CO	TRZ 230VUC 2CO	TRZ 120VAC RC 2CO
彈片聯接	訂貨號	1123650000	1123670000	1123680000
直插聯接	型號	TRP 120VUC 2CO	TRP 230VUC 2CO	TRP 120VAC RC 2CO
直插聯接	訂貨號	2618570000	2618440000	2618470000

		230 V AC RC	-	-
輸入參數
额定电压		230 V AC ±5 %	-	-
額定電流(AC線圈)		10.1 mA	-	-
額定電流(DC線圈)		-	-	-
額定功率		2.3 VA	-	-
動作/釋放電壓(AC線圈)		112 V / 45 V	-	-
動作/釋放電壓(DC線圈)		-	-	-
動作/釋放電流(AC線圈)		5 mA / 2.5mA	-	-
動作/釋放電流(DC線圈)		-	-	-
續流二極體		無	-	-
輸出參數
動作時間		< 14 ms	-	-
釋放時間		< 12 ms	-	-

訂貨號
螺絲聯接	型號	TRS 230VAC RC 2CO	-	-
螺絲聯接	訂貨號	1123570000	-	-
彈片聯接	型號	TRZ 230VAC RC 2CO	-	-
彈片聯接	訂貨號	1123690000	-	-
直插聯接	型號	TRP 230VAC RC 2CO	-	-
直插聯接	訂貨號	2618330000	-	-
