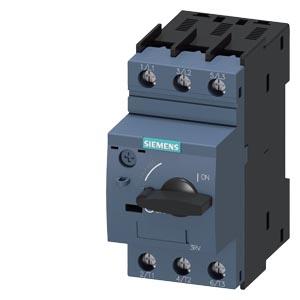

3RV6021-4NA10

3RV6/3RV5 電動馬達保護斷路器配有反時限雙金屬熱過載脫扣
器以及瞬時過電流脫扣器（電磁短路脫扣器）。
熱過載脫扣電流可以依照負載電流進行調整。為了在起動電
機時不故障，短路脫扣電流以 13 倍斷路器額定電流固定
設定.
為了防止較高的變壓器突波電流引起脫扣，用於電源側變壓器
器保護的斷路器則以 20 倍於變壓器的額定電流進行短路脫扣
電流設定。

脫扣等級
熱過載脫扣器的脫扣等級基於 7.2 倍冷態工作電流時的脫扣
時間（tA）（摘自 IEC 60947-4 標準）：
• CLASS 10A：2s < tA ≤ 10s
• CLASS 10：4s < tA ≤ 10s
• CLASS 20：6s < tA ≤ 20s
• CLASS 30：9s < tA ≤ 30s
電動馬達保護斷路器必須在該時間範圍內脫扣。

操作機構
3RV6/3RV5 斷路器透過旋轉操作機構工作。斷路器脫扣時，
旋轉操作機構將會切換到「已脫扣」位置進行指示。在斷路
器重新閉合之前，必須手動重設旋轉操作機構到“0”位置，
以防止斷路器在排除故障之前誤合閘，在此之後斷路器才能
置於“I”位置。
所有旋轉操縱機構都可使用一把掛鎖鎖定在「0」位置（掛鎖
勾環直徑 3.5 mm ~ 4.5 mm）。
3RV6/3RV5 斷路器的隔離功能符合標準 IEC 60947-2。

防止意外脫扣
由於電動馬達保護斷路器具備缺相保護功能，在連接時務必使
三相均有電流通過。

短路保護
出現短路時，3RV6/3RV5 斷路器的短路脫扣器可隔離出現故
障的負載饋電器與電源，從而防止進一步損失。
3RV6/3RV5 斷路器絕大多數型在交流電 400 V 下的額定極限
短路分斷能力可達 50 kA 以上，短路保護可靠性極高，因為
通常不會遇到如此高的短路電流。

馬達保護
3RV60/3RV50 電動馬達保護斷路器的脫扣特性主要設計用於保
護三相感應馬達。
保護馬達的額定電流 In 可在設定旋鈕中調整。短路脫扣電流
固定設定為電動馬達保護斷路器額定電流的 13 倍。這樣，電機
起動時就能不發生故障脫扣並且能受到適當保護。
如果因相線故障而產生斷相以及過電流，則電動馬達保護斷
路器的缺相保護保證及時脫扣。
配有熱過載脫扣器的電動馬達保護斷路器的設計脫扣等級為
CLASS 10。

系統保護
用於馬達保護的 3RV60/3RV50 電動馬達保護斷路器也可用於繫
統保護。
為了防止因缺相保護而過早脫扣，保護對象必須為三相對
稱負載。如果是單相負載，電路必須串聯。

起動組合的短路保護
3RV63/3RV53 斷路器透過與接觸器和過載繼電器組合，可用
於起動組合的短路保護。
與保護馬達的電動馬達保護斷路器一樣，3RV63/3RV53 斷路器
也配有短路脫扣器，其脫扣值以 13 倍斷路器的額定電流進行
固定設置，不含過載脫扣器。
一旦發生過載，過載繼電器就會觸發接觸器斷開，而斷路器
保持閉合狀態。只有在饋線中發生短路時，斷路器才會脫
扣。
由於用於起動組合的斷路器不能獨自保護電機，本身不能防
止過載，所以必須與過載繼電器搭配使用。

變壓器保護
當在電源側保護控制變壓器時，接通變壓器時產生的瞬時電
流經常會引起保護機構的誤脫扣。
因此，用於保護變壓器的 3RV64/3RV54 斷路器短路脫扣值均
以 20 倍的額定電流值進行固定設置，因而可用來在電源側
保護突波峰值電流是額定電流 30 倍的變壓器。
突波電流較低的控制變壓器不需要使用此類斷路器，可使用
用於馬達保護的 3RV60/3RV50 電動馬達保護斷路器。

主開關和急停開關
3RV6/3RV5 斷路器具有符合 IEC 60947-2 的隔離功能，可用
作主開關和急停開關。
