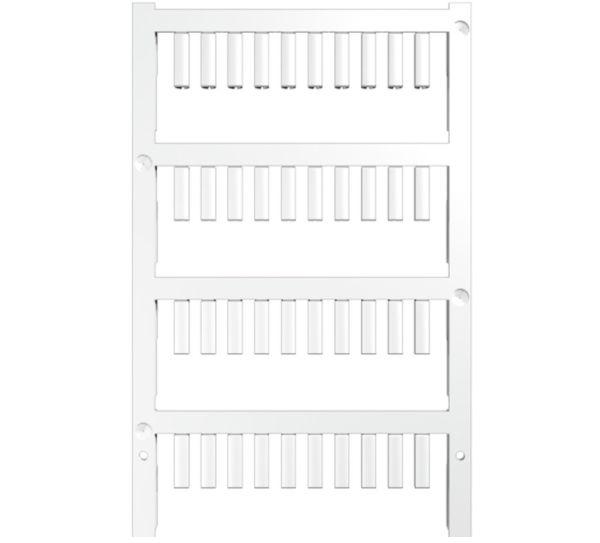

SF 1/12 MC NE WS V2

SF 1/12 MC NE WS V2

  • 訂貨號:1919390000

  • SlimFix系列 導線及電纜標記號

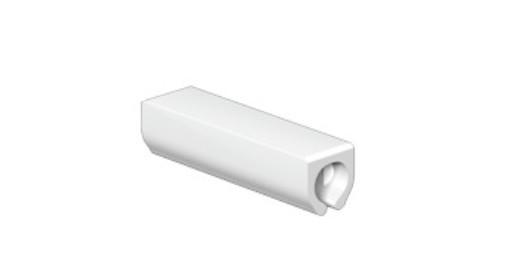

  • 空白導線標記片,白色 ,可依需求列印文字
  • 尺寸：外徑 3.2mm x 長 12mm
  • 適用導線外徑: 1.7 - 2.1 mm
  • 標準包裝數量: 400 PCS/盒
SF/SFR – SlimFix MultiCard 用於複雜要求的開口式電纜標記號
緊密貼合電纜的標記號
SF/SFR系列中的SlimFix電纜標記號碼可全面滿足各類高要求。它是已經被認可的應用在交通行業的標記號，有12mm或21mm兩種長度。它們適合用在震動環境中。由於它們短而緊湊的外形，標記套能緊緊地貼在電纜上，並在安裝時為您提供最優的截面範圍和可靠的標記。 SF系列產品的適用電纜外徑從1mm到7.8mm，並有專門的SF工具來安裝。 SFR系列適用電纜外徑從1.7mm到3.7mm。它在不借助工具的情況下就能手動裝上，而且不會影響其吸附性。
SlimFix 帶有節省空間的思想設計出導線和電纜標記可以在導線安裝完成後再安裝標記號。標記號碼由無鹵採用素的材料製成，並符合阻燃等級V0/V2的要求。
• 採用無鹵材料
• 突出等級：V0/V2
• 已認可的、被指定使用的標記，例如在交通行業
• 若導線截面積超過16.0 mm²，必須以電纜紮線固定
• 標記號採用廣受認可的 MultiCard 格式
技術參數
材料 PA 66
阻燃等級 UL 94 V2
溫度範圍 –40 °C ~ 100 °C
  SF: 對於未安裝的導線，可以直接把標記號套在導線上， 對於已安裝的導線，使用SlimFix工具裝上。
SFR: 將其壓入導線
選型表
型號 導線外徑 ∅ (最大)mm 導線截面積mm2
SF 00 0.9 / 1.00 – 1.30 < 0.25
SF 0 1.20 – 1.60 0.25 – 0.50
SF 1 1.70 – 2.10 0.50 – 0.75
SF 2 2.20 – 2.90 0.75 – 1.50
SF 3 3.00 – 3.70 1.50 – 2.50
SF 4 3.60 – 6.00 2.50 – 4.00
SF 4.5 4.10 – 4.90 4.00 – 6.00
SF 5 4.80 – 7.40 6.00 – 10.00
SF 6 5.80 – 7.80 10.00 – 16.00

SFR 1 1.70 – 2.10 0.50 – 0.75
SFR 2 2.20 – 2.90 0.75 – 1.50
SFR 3 3.00 – 3.70 1.50 – 2.50
SlimFix SF 選型表
型號 列印面積 長度 白色料號 黃色料號 藍色料號 紅色料號 CSP料號
SF 0/12 12x3.2 mm 12 mm 1919240000 1919210000 1919220000 1919230000 1919250000
SF 0/21 21x3.2 mm 21 mm 1918500000 1918480000 1918510000 1918490000 1918470000
SF 00/12 12x3.2 mm 12 mm 1919290000 1919260000 1919270000 1919280000 1919300000
SF 00/21 21x3.2 mm 21 mm 1918580000 1918560000 1918590000 1918570000 1918530000
SF 1/12 12x3.2 mm 12 mm 1919390000 1919340000 1919360000 1919320000 1919420000
SF 1/21 21x3.2 mm 21 mm 1918630000 1918610000 1918620000 1918600000 1918640000
SF 2/12 12x3.6 mm 12 mm 1919490000 1919470000 1919480000 1919460000 1919500000
SF 2/21 21x3.6 mm 21 mm 1918690000 1918660000 1918700000 1918670000 1918650000
SF 3/12 12x4.6 mm 12 mm 1919540000 1919520000 1919550000 1919530000 1919510000
SF 3/21 21x4.6 mm 21 mm 1918910000 1918890000 1918920000 1918900000 1918880000
SF 4.5/21 21x7.4 mm 21 mm 1919020000 1919000000 1919030000 1919010000 1918990000
SF 4/12 12x5.7 mm 12 mm 1919600000 1919580000 1919590000 1919570000 1919610000
SF 4/21 21x5.7 mm 21 mm 1919080000 1919060000 1919090000 1919070000 1919050000
SF 5/12 12x7.4 mm 12 mm 1919650000 1919620000 1919630000 1919640000 1919660000
SF 5/21 21x7.4 mm 21 mm 1919140000 1919120000 1919150000 1919130000 1919110000
SF 6/21 21x8.4 mm 21 mm 1919190000 1919170000 1919200000 1919180000 1919160000
容易使用的，SFR型SlimFix標記號不借助任何工具就可組裝
SF型SlimFix標記號在使用SF工具的情況下能很快安裝
