SF 3/12 MC NE WS V2

訂貨號:1919540000

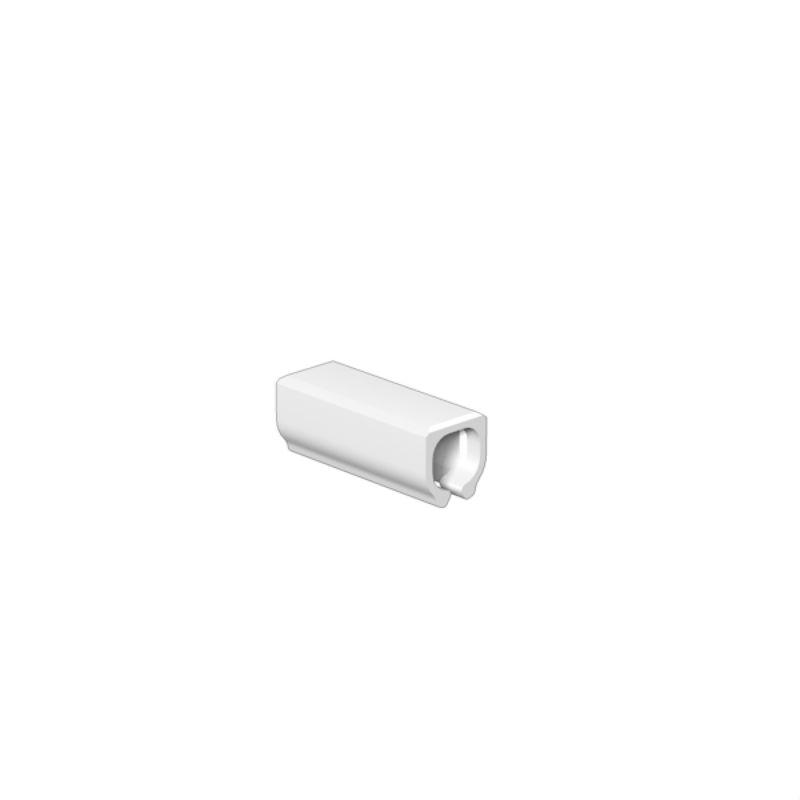

SlimFix系列 SF電纜標記號
空白導線標記片,白色 ,可依需求列印文字
尺寸： 12 mm x 4.6 mm
適用導線外徑: 3 - 3.7 mm
標準包裝數量: 320 PCS/盒

產品特色

SF/SFR – SlimFix MultiCard 用於複雜要求的開口式電纜標記號

緊密貼合電纜的標記號
SF/SFR系列中的SlimFix電纜標記號碼可全面滿足各類高要求。它是已經被認可的應用在交通行業的標記號，有12mm或21mm兩種長度。它們適合用在震動環境中。由於它們短而緊湊的外形，標記套能緊緊地貼在電纜上，並在安裝時為您提供最優的截面範圍和可靠的標記。 SF系列產品的適用電纜外徑從1mm到7.8mm，並有專門的SF工具來安裝。 SFR系列適用電纜外徑從1.7mm到3.7mm。它在不借助工具的情況下就能手動裝上，而且不會影響其吸附性。
SlimFix 帶有節省空間的思想設計出導線和電纜標記可以在導線安裝完成後再安裝標記號。標記號碼由無鹵採用素的材料製成，並符合阻燃等級V0/V2的要求。
• 採用無鹵材料
• 突出等級：V0/V2
• 已認可的、被指定使用的標記，例如在交通行業
• 若導線截面積超過16.0 mm²，必須以電纜紮線固定

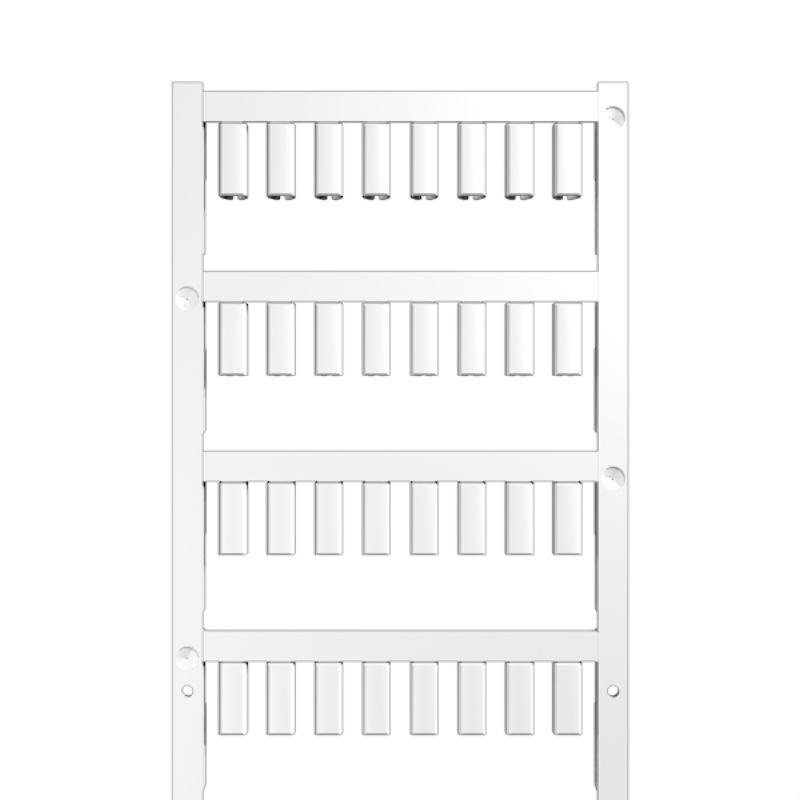

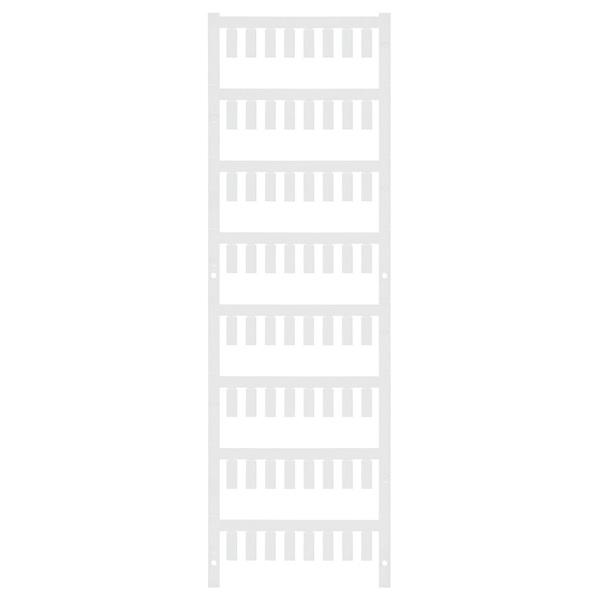

• 標記號採用廣受認可的 MultiCard 格式

技術參數
材料	PA 66
阻燃等級 UL 94	V2
溫度範圍	–40 °C ~ 100 °C
	SF: 對於未安裝的導線，可以直接把標記號套在導線上，對於已安裝的導線，使用SlimFix工具裝上。 SFR: 將其壓入導線

選型表
型號	導線外徑 ∅ (最大)mm	導線截面積mm²
SF 00	0.9 / 1.00 – 1.30	< 0.25
SF 0	1.20 – 1.60	0.25 – 0.50
SF 1	1.70 – 2.10	0.50 – 0.75
SF 2	2.20 – 2.90	0.75 – 1.50
SF 3	3.00 – 3.70	1.50 – 2.50
SF 4	3.60 – 6.00	2.50 – 4.00
SF 4.5	4.10 – 4.90	4.00 – 6.00
SF 5	4.80 – 7.40	6.00 – 10.00
SF 6	5.80 – 7.80	10.00 – 16.00

SFR 1	1.70 – 2.10	0.50 – 0.75
SFR 2	2.20 – 2.90	0.75 – 1.50
SFR 3	3.00 – 3.70	1.50 – 2.50

SlimFix SF 選型表
型號	列印面積	長度	白色料號	黃色料號	藍色料號	紅色料號	CSP料號
SF 0/12	12x3.2 mm	12 mm	1919240000	1919210000	1919220000	1919230000	1919250000
SF 0/21	21x3.2 mm	21 mm	1918500000	1918480000	1918510000	1918490000	1918470000
SF 00/12	12x3.2 mm	12 mm	1919290000	1919260000	1919270000	1919280000	1919300000
SF 00/21	21x3.2 mm	21 mm	1918580000	1918560000	1918590000	1918570000	1918530000
SF 1/12	12x3.2 mm	12 mm	1919390000	1919340000	1919360000	1919320000	1919420000
SF 1/21	21x3.2 mm	21 mm	1918630000	1918610000	1918620000	1918600000	1918640000
SF 2/12	12x3.6 mm	12 mm	1919490000	1919470000	1919480000	1919460000	1919500000
SF 2/21	21x3.6 mm	21 mm	1918690000	1918660000	1918700000	1918670000	1918650000
SF 3/12	12x4.6 mm	12 mm	1919540000	1919520000	1919550000	1919530000	1919510000
SF 3/21	21x4.6 mm	21 mm	1918910000	1918890000	1918920000	1918900000	1918880000
SF 4.5/21	21x7.4 mm	21 mm	1919020000	1919000000	1919030000	1919010000	1918990000
SF 4/12	12x5.7 mm	12 mm	1919600000	1919580000	1919590000	1919570000	1919610000
SF 4/21	21x5.7 mm	21 mm	1919080000	1919060000	1919090000	1919070000	1919050000
SF 5/12	12x7.4 mm	12 mm	1919650000	1919620000	1919630000	1919640000	1919660000
SF 5/21	21x7.4 mm	21 mm	1919140000	1919120000	1919150000	1919130000	1919110000
SF 6/21	21x8.4 mm	21 mm	1919190000	1919170000	1919200000	1919180000	1919160000
