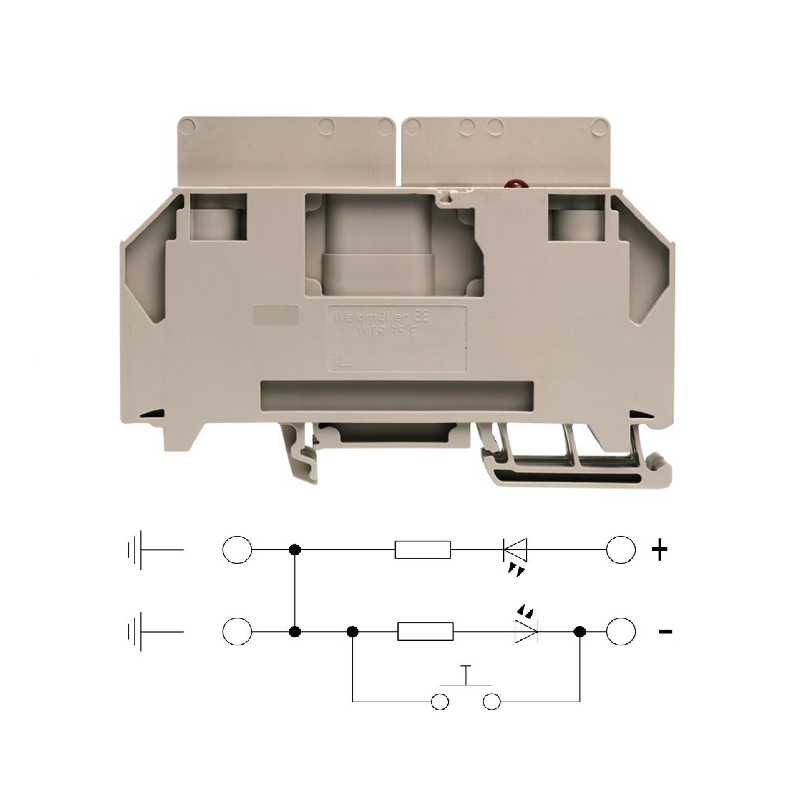

WTR 35 E

WTR 35 E

  • 訂貨號:1045970000

  • 接地線開關端子
  • 螺絲連接, 35 mm², 125A, 24 V , 深褐色
  • 層數:1, 接點數: 2, 耐溫 : 120 °C
  • 標準包裝數量: 5 PCS/盒
Operating state – earthed system Operating fault – disconnection unit is not earthed
• 接地電位已連接至隔離單元
• 隔離器閉合，紅色 LED 指示燈亮起
• 綠色 LED 指示燈亮起
→ 控制電路無接地故障		 • 接地電位已連接至隔離開關
但僅透過兩個 LED 指示燈連接
→ 沒有實際接地
• 隔離開關已斷開
• 紅色 LED 指示燈亮起
→ 負載供電線路發生接地故障
Operating fault – disconnection unit is earthed Test positions of the LEDs
• 接地電位已連接至隔離開關單元
• 隔離開關已閉合，紅色 LED 指示燈熄滅
• 負載供電線路有接地故障
→ 過電流保護裝置釋放
• 電流從供電線路經接地故障點及接地裝置，流經隔離開關單元，返回電源
• 兩個 LED 指示燈皆未亮起
→ 此情況表示：短路		 • 接地導體已從夾緊點移除
→ 接地電位未連接至隔離開關單元
• 隔離開關已斷開
• 綠色和紅色 LED 指示燈亮度降低
→ 控制電路中無接地故障
→ 設備運作正常

W系列端子台 - 壓線框接線端子和螺絲連接技術

為所有標準電氣功能提供很高的連結可靠性
長久以來，魏德米勒W系列螺絲壓線框技術的接線端子已為導軌端子設定了標準。
W系列為橫截面積從0.05到300mm2的導線提供了解決方案。端子的橫聯件有插拔式(ZQV)和螺絲式(WQV)。眾多不同的優勢使W系列接線端子在市場上佔據領導地位。
由於魏德米勒的擁有過專利設計的W系列螺絲壓線框技術，這就能毫無困難的在一個壓接點壓接兩條相同截面積的導線。
1.直通型接線端子 2.雙層接線端子 3.接地型接線端子
4.熔斷器型接線端子 5.開關型接線端子 6.電流測試型接線端子
7.安裝接線端子 8.零線型接線端子 9.壓線框下方有彈簧的端子
10.感知器和執行器接線端子 11.馬達接線端子 12.插拔式接線端子
13.多功能接線端子 14.熱電耦接線端子 15.帶電子元件的接線端子
16.WPD電源輸入/電源分配端子
