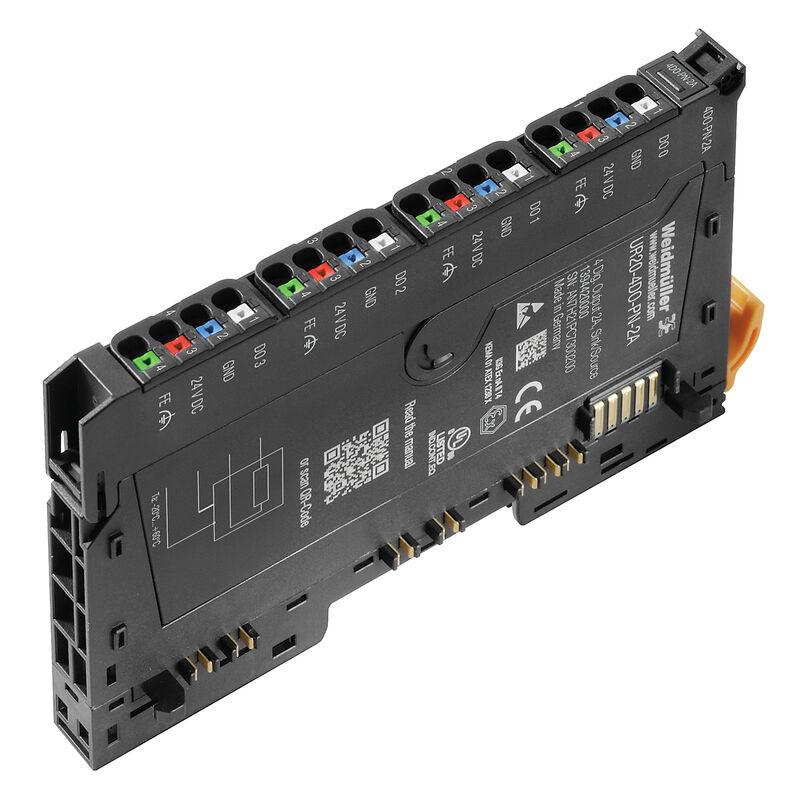

UR20-4DO-PN-2A
-
料號:1315230000
- 數位輸出(DO)模塊
- 點數：4
- 類型：PNP / NPN
- 最大輸出電流：2 A
- 接點保護：防短路
- 標準包裝數量: 1 PCS/盒
| 數位輸出模組 UR20-4DO-PN-2A 最多可控制 4 個致動器，每個執行器最大電流為 2 A。每個執行器可透過 2 線或 3 線 FE 連接方式連接到每個連接器。每個通道均配有狀態指示燈。輸出端由輸出電流路徑 (IOUT) 供電。每個通道都可以在正負極之間切換。這使得在兩個輸出端連接直流馬達時，可以切換旋轉方向。為此，系統預留了一個輸出位元組用於表示物理輸出，每個通道在該位元組中分配兩位。每個輸出的開關特性由位元組的低半位元組設定。如果某個位元被置位，則對應的通道進行正向開關；如果該位元為 0，則進行負向開關。輸出在高半位元組進行開關操作。例如：如果在輸出位元組中寫入十進位值 185（二進位 1011 1001），則通道 1 設定為 24V，通道 2 設定為 GND，通道 3 被停用，通道 4 設定為 24V。此模組可防止外部電壓介於 0 V 和工作電壓之間。 | ||||||||||||||||||||||||||||||||||||||||||
| 接線圖 | ||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||
| Weidmüller UR20-Remote IO | ||||||||||||||||||||||||||||||||||||||||||
| UR20-Remote IO 組成架構 | ||||||||||||||||||||||||||||||||||||||||||
| Weidmüller u-remote由1個現場總線耦合器及多個IO模塊組成。位於最左邊的現場總線耦合器主要負責通訊及儲存參數，依據通訊協定將右側安裝的IO模塊與上位控制器作連結。客戶依需要的功能選用IO模塊。 | ||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||
| 現場總線耦合器 | ||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||
| 經濟版 現場總線耦合器 | ||||||||||||||||||||||||||||||||||||||||||
| 因為有些專案的需求不高，使用標準版時顯得有點浪費。為了降低客戶的成本，Weidmüller針對幾款耦合器推出經濟款。提供更貼近客戶需求的規格。 | ||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||
| 經濟版 與 標準版 的差異 | ||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||
| IO模塊 | ||||||||||||||||||||||||||||||||||||||||||
| IO模塊由數個元件組成(右圖)，除了少數的特殊IO模塊，其它模塊的基礎單元(座)是相同的(通用)，可在通電的情況下拆下部件作檢察及更換。 | ||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||
| 1 基礎單元(座) 2 電子單元 3 電子單元拆卸桿 4 連接器框架 5 連接器 6 插件單元 |
||||||||||||||||||||||||||||||||||||||||||
| u-remote的饋電系統 | ||||||||||||||||||||||||||||||||||||||||||
| 耦合器附帶饋電接點 | ||||||||||||||||||||||||||||||||||||||||||
|
現場總線耦合器附帶1~2個饋電接點，饋電分成Input跟Output，下圖MODBUS耦合器內電路的示意圖：耦合器上 input饋電接點供應系統及IO模塊input的電源，耦合器上的output饋電接點提供IO模塊output的電源。 |
||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||
| 額外添加的饋電模塊 | ||||||||||||||||||||||||||||||||||||||||||
|
當耦合器附帶的饋電模塊(10A)不足時可用饋電模塊增加電流量，有PF-O(output 饋電模塊)及PF-I(input饋電模塊)，饋電模塊與左側的饋電系統隔絕，只提供右側IO模塊電源。16點的 DI/DO模塊採用外部電源，所以一般配置不會用到饋電模塊。 |
||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||
| WebServer | ||||||||||||||||||||||||||||||||||||||||||
|
設定Weidmüller u-remote時不需另外安裝規劃軟體，只要在瀏覽器輸入IP位址，就可連上WebServer的介面，進行參數設定、線上診斷。 功能如下：
|
||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||
