UR20-4AI-I-HART-16-DIAG
-
料號:2617520000
- HART 電流 類比輸入(AI)模塊
- 點數：4
- 電流輸入：0 - 20 mA , 4 - 20 mA
- HART通訊：HART P2P, HART multidrop
- 解析度：16位元
- 精度：0.1% FSR
- 轉換時間：1ms
- 內部電阻：250 Ω
- 反向電路保護
- 標準包裝數量: 1 PCS/盒

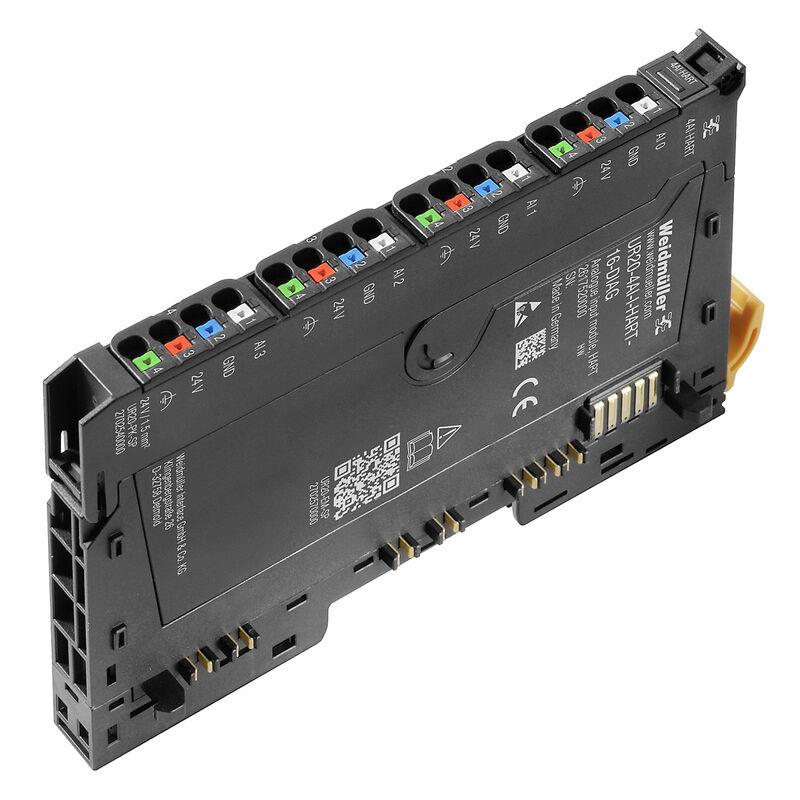

| UR20-4AI-I-HART-16-DIAG 類比輸入模組最多可記錄 4 個 0…20 mA 或 4…20 mA 的類比感測器訊號。每個通道的解析度為 16 位元。感測器可以採用兩線、三線或四線連接方式連接到每個連接器。此模組可用作 HART 主站，每個通道配備一個專用的 HART 數據機。 HART 設備可以單一連接（點對點，P2P）或多連接（多點連接）的方式連接到任意通道。多點連接模式下最多可連接五個 HART 設備（短位址 1-5）。多點連接鏈中的任何設備都不允許以 P2P 模式（短位址 0）運作。測量範圍和 HART 功能均透過參數化定義。每個頻道分配有兩個狀態指示燈。模組電子元件透過輸入電流路徑 (IIN) 為連接的感測器供電。每個感測器輸出端可承受 500 mA 的電流，並具有過電流保護功能。輸入端具有防突波電壓和過電流保護功能。超過 ±30 V 的電壓可能會損壞模組。各個通道與系統匯流排在電氣上是隔離的。此模組提供各個通道的診斷功能，並顯示與通道相關的錯誤訊息。 | ||||||||||||||||||||||||||||||||||||||||||
| 接線圖 | ||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||
| Weidmüller UR20-Remote IO | ||||||||||||||||||||||||||||||||||||||||||
| UR20-Remote IO 組成架構 | ||||||||||||||||||||||||||||||||||||||||||
| Weidmüller u-remote由1個現場總線耦合器及多個IO模塊組成。位於最左邊的現場總線耦合器主要負責通訊及儲存參數，依據通訊協定將右側安裝的IO模塊與上位控制器作連結。客戶依需要的功能選用IO模塊。 | ||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||
| 現場總線耦合器 | ||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||
| 經濟版 現場總線耦合器 | ||||||||||||||||||||||||||||||||||||||||||
| 因為有些專案的需求不高，使用標準版時顯得有點浪費。為了降低客戶的成本，Weidmüller針對幾款耦合器推出經濟款。提供更貼近客戶需求的規格。 | ||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||
| 經濟版 與 標準版 的差異 | ||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||
| IO模塊 | ||||||||||||||||||||||||||||||||||||||||||
| IO模塊由數個元件組成(右圖)，除了少數的特殊IO模塊，其它模塊的基礎單元(座)是相同的(通用)，可在通電的情況下拆下部件作檢察及更換。 | ||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||
| 1 基礎單元(座) 2 電子單元 3 電子單元拆卸桿 4 連接器框架 5 連接器 6 插件單元 |
||||||||||||||||||||||||||||||||||||||||||
| u-remote的饋電系統 | ||||||||||||||||||||||||||||||||||||||||||
| 耦合器附帶饋電接點 | ||||||||||||||||||||||||||||||||||||||||||
|
現場總線耦合器附帶1~2個饋電接點，饋電分成Input跟Output，下圖MODBUS耦合器內電路的示意圖：耦合器上 input饋電接點供應系統及IO模塊input的電源，耦合器上的output饋電接點提供IO模塊output的電源。 |
||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||
| 額外添加的饋電模塊 | ||||||||||||||||||||||||||||||||||||||||||
|
當耦合器附帶的饋電模塊(10A)不足時可用饋電模塊增加電流量，有PF-O(output 饋電模塊)及PF-I(input饋電模塊)，饋電模塊與左側的饋電系統隔絕，只提供右側IO模塊電源。16點的 DI/DO模塊採用外部電源，所以一般配置不會用到饋電模塊。 |
||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||
| WebServer | ||||||||||||||||||||||||||||||||||||||||||
|
設定Weidmüller u-remote時不需另外安裝規劃軟體，只要在瀏覽器輸入IP位址，就可連上WebServer的介面，進行參數設定、線上診斷。 功能如下：
|
||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||
| Weidmuller UR20 - setup via Webserver | ||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
