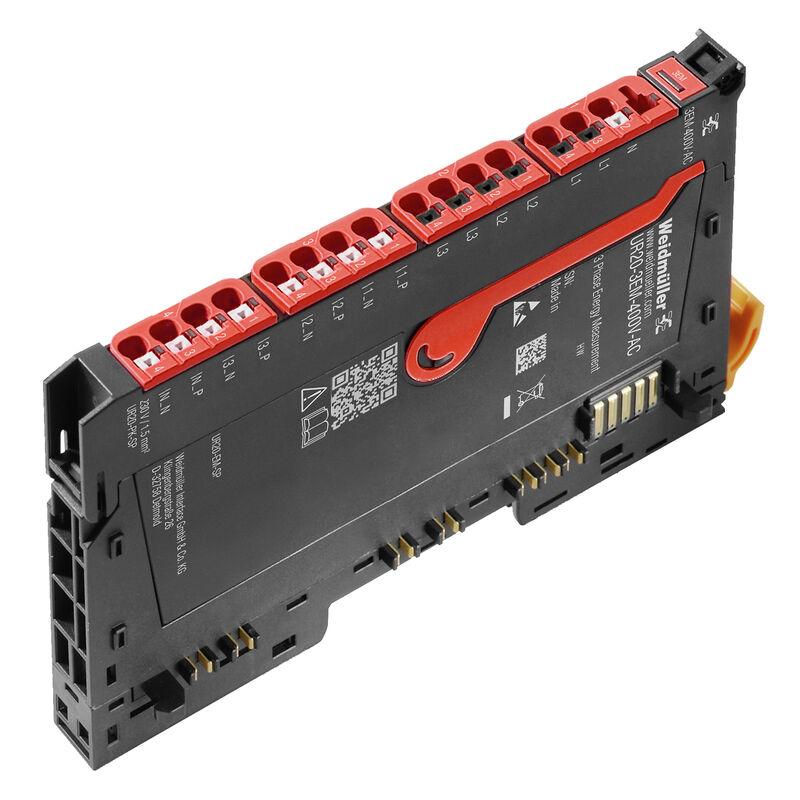

UR20-3EM-400V-AC-CT1A

UR20-3EM-400V-AC-CTxA 功率測量模組可以測量和處理單相或三相及中性線電流消耗器的所有相關測量值（相間電壓高達 520 V AC）：

– 電流（有效值/平均值/峰值）
– 電壓（有效值/平均值/峰值）
– 無功功率、視在功率和有功功率
– 功耗
– 功率因數
– 頻率
– 電壓上下限警報
– 電流上下限警報

對於電流測量，CT1A 模組需要使用電流互感器，最大輸入電流為 1 A；對於 CT5A 模組，最大輸入電流為 5 A。如果使用的電流轉換比與技術資料中規定的預設值不同，則需要透過 PLC 或功能塊進行外部縮放。請注意，如果施加的電壓高於 2 V（以中性點為參考），則電流輸入電路可能會損壞。原始測量值透過連接的現場匯流排傳輸至上級PLC或控制系統。本模組透過六個測量資料（每個16位元）和三個能量計數器資料（每個32位元）向現場匯流排提供輸入流程資料。資料從模組到耦合器的更新時間為一毫秒。每個測量資料和能量計數器資料的內容可透過先選擇相位，然後選擇感興趣的參數來選擇。此外，還可以對多個限值進行參數化。電壓和電流超過上限和下限值時，將觸發過程警報並更新狀態字。超過其他限值只會導致狀態字更新。狀態字的鎖定可以透過參數化來實現。每個相電壓和電流都對應一個狀態指示燈。

現場總線耦合器附帶1~2個饋電接點，饋電分成Input跟Output，下圖MODBUS耦合器內電路的示意圖：耦合器上 input饋電接點供應系統及IO模塊input的電源，耦合器上的output饋電接點提供IO模塊output的電源。

當耦合器附帶的饋電模塊(10A)不足時可用饋電模塊增加電流量，有PF-O(output 饋電模塊)及PF-I(input饋電模塊)，饋電模塊與左側的饋電系統隔絕，只提供右側IO模塊電源。16點的 DI/DO模塊採用外部電源，所以一般配置不會用到饋電模塊。

設定Weidmüller u-remote時不需另外安裝規劃軟體，只要在瀏覽器輸入IP位址，就可連上WebServer的介面，進行參數設定、線上診斷。

功能如下：

1. 讀取實際配置模塊
2. 模塊參數設定
3. 監控模塊輸入/輸出數值
4. 強制輸出
5. 錯誤訊息
6. 產品資訊
