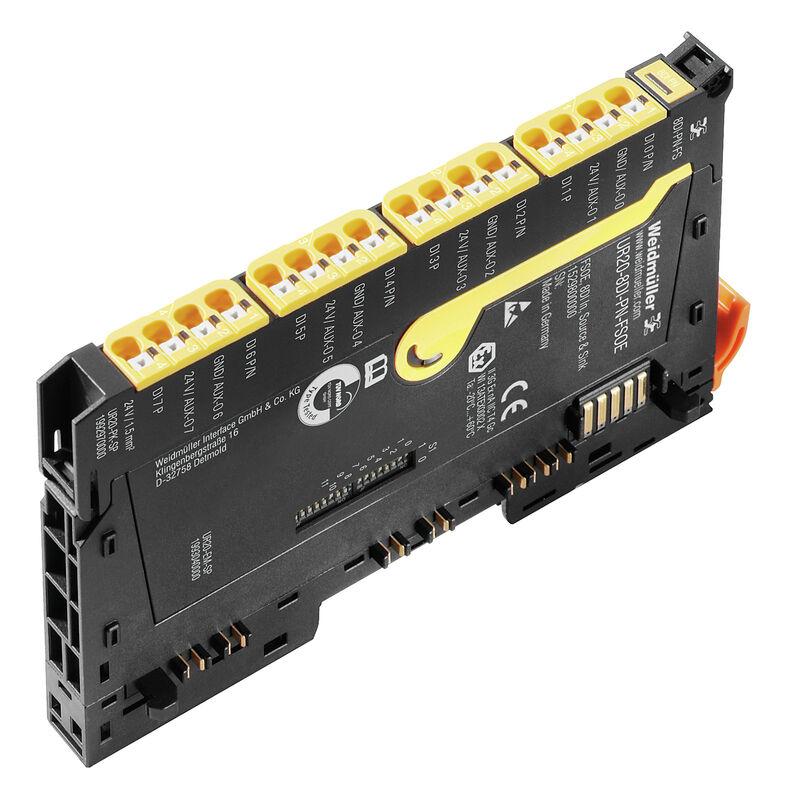

UR20-8DI-PN-FSOE-V2
-
料號:2464600000
- 安全 I/O 模組
- 安全協定：FSoE (FailSafe over EtherCAT)
- 支援協定：EtherCAT
- 安全完整性等級：SIL 3 / PL e
- 安全輸入：8
- 標準包裝數量: 1 PCS/盒
| UR20-8DI-PN-FSOE 或 UR20-8DI-PN-FSOE-V2 數位輸入模組是適用於 Fail-Safe-overEtherCAT (FSoE) 協定的安全 I/O 模組。此模組最多可偵測 8 個二進位控制訊號。每個連接器可連接兩個感測器，連接方式可以是 2 線、3 線或 4 線。如果每個插頭 0.8 A 的可用供電電流不足，則必須使用同一電源段內其他模組（例如，電位分配模組）的輔助輸出為感測器供電。每個通道都配有一個狀態指示燈。模組電子元件透過輸入電流路徑 (IIN) 為連接的感測器供電。輸入端的測試脈衝檢查可以參數化為輸入訊號與電源電壓之間、不同輸入訊號之間或其他訊號之間的交叉電路檢測。因此，只有當專用輔助輸出的訊號待處理時，輸入才會啟動。如果連接了具有 OSSD 輸出並產生自身測試脈衝的安全繼電器，則必須停用測試脈衝。以雙通道模式連接的安全感測器必須分配一個連接器的 PN 和 P 輸入（符合 DIN EN ISO 13849 標準的 4 類安全架構）。 | ||||||||||||||||||||||||||||||||||||||||||
| 接線圖 | ||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||
| Weidmüller UR20-Remote IO | ||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||
| UR20-Remote IO 組成架構 | ||||||||||||||||||||||||||||||||||||||||||
| Weidmüller u-remote由1個現場總線耦合器及多個IO模塊組成。位於最左邊的現場總線耦合器主要負責通訊及儲存參數，依據通訊協定將右側安裝的IO模塊與上位控制器作連結。客戶依需要的功能選用IO模塊。 | ||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||
| 現場總線耦合器 | ||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||
| 經濟版 現場總線耦合器 | ||||||||||||||||||||||||||||||||||||||||||
| 因為有些專案的需求不高，使用標準版時顯得有點浪費。為了降低客戶的成本，Weidmüller針對幾款耦合器推出經濟款。提供更貼近客戶需求的規格。 | ||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||
| 經濟版 與 標準版 的差異 | ||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||
| IO模塊 | ||||||||||||||||||||||||||||||||||||||||||
| IO模塊由數個元件組成(右圖)，除了少數的特殊IO模塊，其它模塊的基礎單元(座)是相同的(通用)，可在通電的情況下拆下部件作檢察及更換。 | ||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||
| 1 基礎單元(座) 2 電子單元 3 電子單元拆卸桿 4 連接器框架 5 連接器 6 插件單元 |
||||||||||||||||||||||||||||||||||||||||||
| u-remote的饋電系統 | ||||||||||||||||||||||||||||||||||||||||||
| 耦合器附帶饋電接點 | ||||||||||||||||||||||||||||||||||||||||||
|
現場總線耦合器附帶1~2個饋電接點，饋電分成Input跟Output，下圖MODBUS耦合器內電路的示意圖：耦合器上 input饋電接點供應系統及IO模塊input的電源，耦合器上的output饋電接點提供IO模塊output的電源。 |
||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||
| 額外添加的饋電模塊 | ||||||||||||||||||||||||||||||||||||||||||
|
當耦合器附帶的饋電模塊(10A)不足時可用饋電模塊增加電流量，有PF-O(output 饋電模塊)及PF-I(input饋電模塊)，饋電模塊與左側的饋電系統隔絕，只提供右側IO模塊電源。16點的 DI/DO模塊採用外部電源，所以一般配置不會用到饋電模塊。 |
||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||
| WebServer | ||||||||||||||||||||||||||||||||||||||||||
|
設定Weidmüller u-remote時不需另外安裝規劃軟體，只要在瀏覽器輸入IP位址，就可連上WebServer的介面，進行參數設定、線上診斷。 功能如下：
|
||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||
