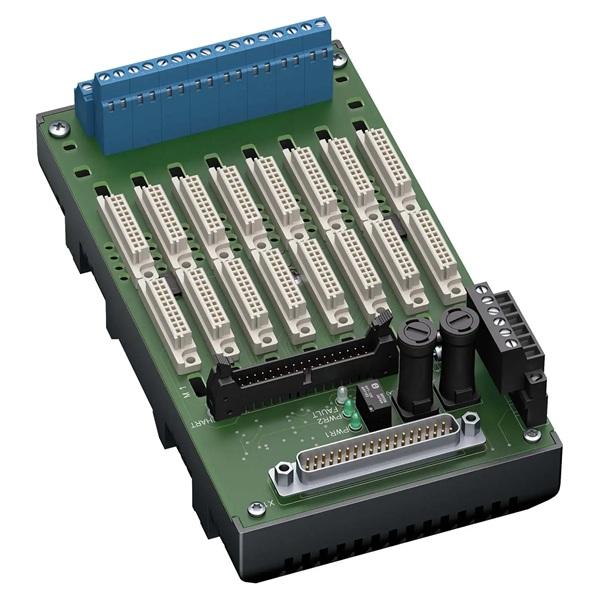

HiCTB08-SDC-44C-SC-RA
-
訂貨號：260435
- H系統安全隔離柵-接線板
- 適用於 8 個模組
- 24V 直流電源
- 支援的訊號類型：DI/DO/AI/TI/AO/UIO
- 危險區域：藍色螺絲端子
- 非危險區域：37 針 Sub-D 連接器（公頭)
| 接線板設有 8 個隔離器插槽。任何隔離器可插入任意插槽，從而允許在同一接線板上混合使用不同類型的 I/O。接線板配備用於現場側連接的固定螺絲端子、用於控制側連接的 37 針 Sub-D 連接器以及用於連接獨立 HART 通訊板的 HART 線纜組件。系統可透過冗餘電源端子上的無電壓觸點取得隔離器電源電壓缺失的資訊。如果隔離器支援此功能，則現場側的接線錯誤將透過相同繼電器觸點進行報告。接線板標配堅固的塑膠外殼。這種設計使其能夠根據 EN 60715 標準快速可靠地安裝在機櫃內的 35 mm DIN 安裝導軌上。 | ||
 |
||
| 倍加福安全柵 | ||
| 倍加福的安全柵限制了提供給電路的能量，並保護危險區域不受多餘能量的影響。透過將能量限制在安全的水平，本安電路防止潛在爆炸性環境的點火。這簡化了Exi電路的維護和維修。倍加福為不同的需求提供了多種安全柵。可選擇隔離式安全柵和齊納式安全柵，確保訊號在危險區域的安全傳輸。 | ||
| H系統(接線板)安全隔離柵(閘) | ||
| H型系統特別適用於中大型系統，用於在爆炸危險區域和控制系統之間傳輸訊號。該系統由隔離的、具有電氣隔離功能的危險區域信號屏障組成，這些屏障安裝在接線板上。H-System介面模組使用非常簡單。它們可直接卡入預先接線的端子板上—無需導線，也無需工具。這些模組可以水平或垂直安裝，無需墊片，也不會降低功率。模組產品系列中包含最窄的模組，例如寬度僅為12毫米的HiC版本。 | ||
|
||
| H系統特性 | ||
| • 終端板安裝：8 或 16 個模組 • 控制系統專用連接器：快速可靠地連接至自動化系統 • 冗餘供電終端板，確保高可用性 • 經領先控制系統製造商的原廠硬體測試 • 無需動火作業許可證即可更換模組 • 無需工具即可安裝，安裝簡便，隔離模組無需接線 |
||
| 接線板 Termination Boards | ||
| 接線板(Termination boards)構成現場訊號和控制訊號的佈線層。隔離柵安裝在接線板上。隔離柵透過接線板與現場側和控制側連接。隔離柵安裝完畢後，現場側和控制側之間的訊號電路即閉合。 | ||
|
||
| 安全隔離柵 Isolated Barriers | ||
| 安全隔離柵涵蓋了H系統的所有功能和互通性。所有接線板的接腳分配和端子標識均保持一致。因此每個H系統安全隔離柵都可以安裝在每個接線板插槽中。接線板可以與安全隔離柵一起進行編碼，從而防止隔離式安全柵在接線板上混淆。所連接現場設備的安全相關資料已備份。 | ||
| 顏色編碼 | ||
|
||
| • 數位輸入 Digital input – 帶繼電器輸出的開關放大器 • 數位輸入 Digital input – 附電晶體輸出的開關放大器 • 數位輸入 Digital input – 具有電晶體輸出和用於安全感測器 SN、S1N 的• 主動電壓輸出的開關放大器 • 數位輸出 Digital output – 電磁閥驅動器、繼電器模組 • 類比輸入 Analog input – 變送器電源、轉換器、中繼器 • 溫度輸入 Temperature input – 溫度轉換器 • 類比輸出 Analog output – 電流驅動器 • 通用輸入/輸出 Universal input/output – 通用安全柵 |
||
| H系統 安全隔離柵 編碼原則 | ||
|
||
 |
||
| H系統 接線板 編碼原則 | ||
|
||
 |
||
 |
