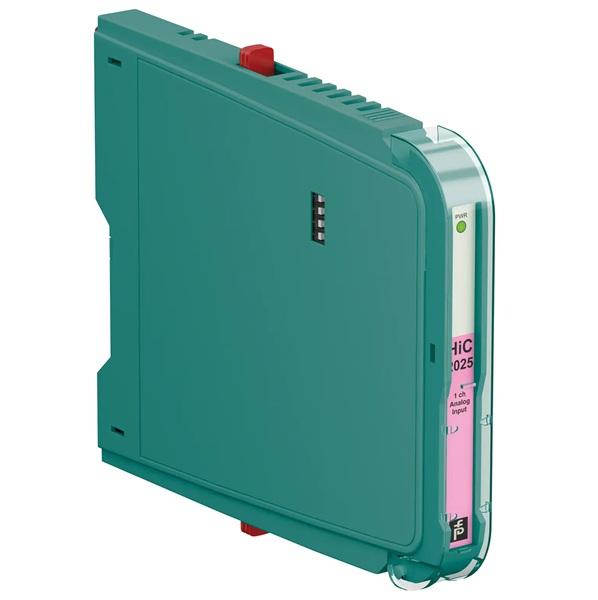

HiC2025
-
訂貨號：70150447
- 單通道隔離式安全柵 (SMART Transmitter Power Supply)
- 24V 直流電源（總線供電）
- 輸入端可連接兩線制智慧變送器和電流源
- 輸出端可連接 4mA 至 20mA 或 1V 至 5V 電源
- 低功耗
- 符合 IEC/EN 61508 標準，最高可達 SIL 2 (SC 3) 等級
| 此安全隔離柵用於本質安全應用。該裝置為危險區域的兩線制變送器供電，也可用於電流源。它將模擬輸入訊號以隔離電流值的形式傳輸到安全區域。本裝置支援雙向通信，適用於採用電流調變發送資料、電壓調變接收資料的智慧型變送器。輸出可透過撥碼開關選擇為電流源、電流吸收器或電壓源。本裝置安裝在HiC端接板上。 | ||
|
||
| 倍加福安全柵 | ||
| 倍加福的安全柵限制了提供給電路的能量，並保護危險區域不受多餘能量的影響。透過將能量限制在安全的水平，本安電路防止潛在爆炸性環境的點火。這簡化了Exi電路的維護和維修。倍加福為不同的需求提供了多種安全柵。可選擇隔離式安全柵和齊納式安全柵，確保訊號在危險區域的安全傳輸。 | ||
| H系統(接線板)安全隔離柵(閘) | ||
| H型系統特別適用於中大型系統，用於在爆炸危險區域和控制系統之間傳輸訊號。該系統由隔離的、具有電氣隔離功能的危險區域信號屏障組成，這些屏障安裝在接線板上。H-System介面模組使用非常簡單。它們可直接卡入預先接線的端子板上—無需導線，也無需工具。這些模組可以水平或垂直安裝，無需墊片，也不會降低功率。模組產品系列中包含最窄的模組，例如寬度僅為12毫米的HiC版本。 | ||
|
||
| H系統特性 | ||
| • 終端板安裝：8 或 16 個模組 • 控制系統專用連接器：快速可靠地連接至自動化系統 • 冗餘供電終端板，確保高可用性 • 經領先控制系統製造商的原廠硬體測試 • 無需動火作業許可證即可更換模組 • 無需工具即可安裝，安裝簡便，隔離模組無需接線 |
||
| 接線板 Termination Boards | ||
| 接線板(Termination boards)構成現場訊號和控制訊號的佈線層。隔離柵安裝在接線板上。隔離柵透過接線板與現場側和控制側連接。隔離柵安裝完畢後，現場側和控制側之間的訊號電路即閉合。 | ||
|
||
| 安全隔離柵 Isolated Barriers | ||
| 安全隔離柵涵蓋了H系統的所有功能和互通性。所有接線板的接腳分配和端子標識均保持一致。因此每個H系統安全隔離柵都可以安裝在每個接線板插槽中。接線板可以與安全隔離柵一起進行編碼，從而防止隔離式安全柵在接線板上混淆。所連接現場設備的安全相關資料已備份。 | ||
| 顏色編碼 | ||
|
||
| • 數位輸入 Digital input – 帶繼電器輸出的開關放大器 • 數位輸入 Digital input – 附電晶體輸出的開關放大器 • 數位輸入 Digital input – 具有電晶體輸出和用於安全感測器 SN、S1N 的• 主動電壓輸出的開關放大器 • 數位輸出 Digital output – 電磁閥驅動器、繼電器模組 • 類比輸入 Analog input – 變送器電源、轉換器、中繼器 • 溫度輸入 Temperature input – 溫度轉換器 • 類比輸出 Analog output – 電流驅動器 • 通用輸入/輸出 Universal input/output – 通用安全柵 |
||
| H系統 安全隔離柵 編碼原則 | ||
|
||
 |
||
| H系統 接線板 編碼原則 | ||
|
||
 |
||
 |
