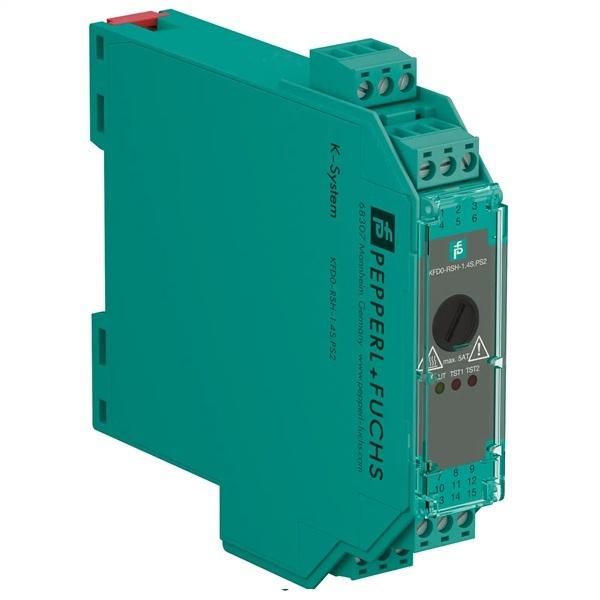

KFD0-RSH-1.4S.PS2

KFD0-RSH-1.4S.PS2

  • 訂貨號：70132178

  • 繼電器模組 (Relay Module)
  • 單聲道訊號調理器
  • 類型：Digital Output
  • 電源：24 VDC （迴路供電）
  • 輸入(控制側-右)：20 ... 26.5 V，無極性
  • 輸出(現場側-左)：
  • output I (ETS): 端子 2, 3
  • output II (DTS): 端子 4, 5, 6
  • output I and II (DPS): 端子 2, 3, 4, 5, 6
  • 斷電和通電安全功能故障安全繼電器觸點輸出
  • 脈衝抗擾度測試
  • 符合 IEC/EN 61508 標準，最高可達 SIL 3 等級
此訊號調理器是一個繼電器模組，適用於負載電路的安全切換應用。本設備可隔離高達 230V 的負載電路和 24V 控制介面。對於 SIL3 應用，輸出 I 允許使用通電至安全 (ETS) 功能；對於 SIL3 應用，輸出 II 允許使用斷電至安全 (DTS) 功能。此外，輸出 I 和 II 的組合可實現雙刀切換 (DPS)。繼電器設計各異，但對各個開關輸出的影響相同。可使用端子 10、11 和 12 來檢查這些繼電器。測試模式將根據 NAMUR NE44 標準由 LED 指示。輸出與輸入電氣隔離。輸出 II 透過保險絲保護，防止觸點熔焊，具體保險絲取決於所使用的端子。
倍加福安全柵
倍加福的安全柵限制了提供給電路的能量，並保護危險區域不受多餘能量的影響。透過將能量限制在安全的水平，本安電路防止潛在爆炸性環境的點火。這簡化了Exi電路的維護和維修。倍加福為不同的需求提供了多種安全柵。可選擇隔離式安全柵和齊納式安全柵，確保訊號在危險區域的安全傳輸。
K系統（導軌式）的隔離式安全柵(閘)
倍加福的K系統（導軌式）以單一平台解決廣泛應用需求，確保現場裝置與控制系統間實現可靠且經濟的訊號傳輸。無論您的規劃涉及單一隔離模組或大規模系統整合——全系列K系統產品皆以應用導向解決方案為核心特色。以下僅列舉其部分獨特功能：
產品組合
K系列產品為使用者提供了廣泛的本安介面儀表解決方案，可以將許多簡單訊號轉換成為進階功能模組能夠辨識的訊號。
供電導軌
供電導軌插入標準的35mm DIN導軌內，只需簡單的固定安裝到位即可。供電導軌在為模組供電的同時，還可以擷取各個模組的故障資訊。使用導軌供電的方式極大的減少了佈線和維護的費用，同時方便擴展。當需要增加新的模組時，只需要將模組插在供電導軌上。
供電模組
供電導軌插入標準的35mm DIN導軌內，只需簡單的固定安裝到位即可。供電導軌在為模組供電的同時，還可以擷取各個模組的故障資訊。使用導軌供電的方式極大的減少了佈線和維護的費用，同時方便擴展。當需要增加新的模組時，只需要將模組插在供電導軌上。
國際安全標準
無需多餘的費用即可擁有SIL等級
方便組態
使用我們強大的軟體工具－Pactware，能夠方便的生成專案文檔，同時方便的組態和設定模組。
K系統 防爆隔離柵 種類
• 開關放大器 Switch Amplifiers
• 頻率轉換器 Frequency Converters
• 電磁閥驅動器 Solenoid Driver
• 繼電器模塊 Relay Module
• 變送器電源 Transmitter Power Supply
• 中繼器 Repeater
• 信號轉換器 Signal Converters
• 報警設定器 Trip Amplifier
• 電流驅動器 Current Drivers
• Standstill and rotational Direction Monitor
• HART Loop converters
K系統 編碼原則
