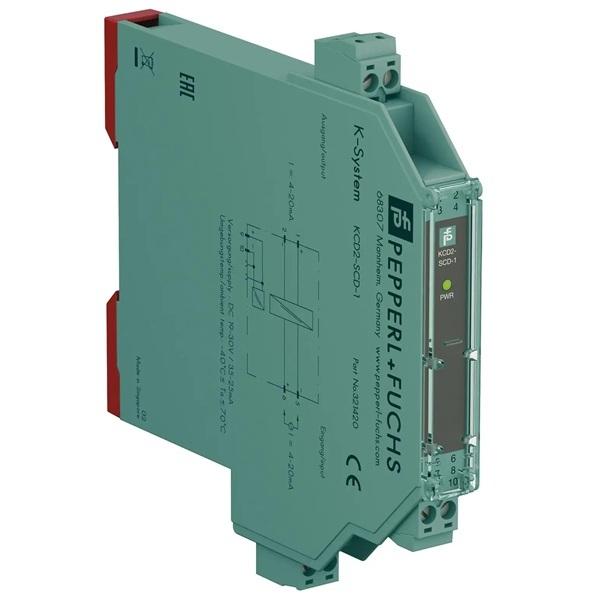

KCD2-SCD-1
-
訂貨號：321420
- 訊號調節器 (SMART Current Driver)
- 單通道隔離式安全柵
- 類型：Analog output
- 電源：24 VDC (電源軌)
- 輸入(控制側-右)：4 ... 20 mA
- 輸出(現場側-左)：4 ... 20 mA
- 輸出負載：0 ... 900 Ω
- 支援 HART-IP 和閥門定位器
- 引腳斷路監測
- 外殼寬度 12.5 mm
- 符合 IEC/EN 61508 標準，最高可達 SIL 2 等級
| 此訊號調理器提供現場電路和控制電路之間的電氣隔離。該設備將來自控制系統的輸入訊號進行複用，以驅動位於現場側的SMART I/P轉換器、電磁閥和定位器。數位訊號疊加在現場側或控制側的類比值上，並進行雙向傳輸。電流透過DC/DC轉換器傳輸，並在輸出端重複使用。開路的現場電路對控制側呈現高阻抗，以便控制系統能監控警報狀況。用於連接HART通信器的測試插座整合在設備的端子中。 | |
|
|
| 倍加福安全柵 | |
| 倍加福的安全柵限制了提供給電路的能量，並保護危險區域不受多餘能量的影響。透過將能量限制在安全的水平，本安電路防止潛在爆炸性環境的點火。這簡化了Exi電路的維護和維修。倍加福為不同的需求提供了多種安全柵。可選擇隔離式安全柵和齊納式安全柵，確保訊號在危險區域的安全傳輸。 | |
| K系統（導軌式）的隔離式安全柵(閘) | |
| 倍加福的K系統（導軌式）以單一平台解決廣泛應用需求，確保現場裝置與控制系統間實現可靠且經濟的訊號傳輸。無論您的規劃涉及單一隔離模組或大規模系統整合——全系列K系統產品皆以應用導向解決方案為核心特色。以下僅列舉其部分獨特功能： | |
| 產品組合 | |
| K系列產品為使用者提供了廣泛的本安介面儀表解決方案，可以將許多簡單訊號轉換成為進階功能模組能夠辨識的訊號。 | |
| 供電導軌 | |
| 供電導軌插入標準的35mm DIN導軌內，只需簡單的固定安裝到位即可。供電導軌在為模組供電的同時，還可以擷取各個模組的故障資訊。使用導軌供電的方式極大的減少了佈線和維護的費用，同時方便擴展。當需要增加新的模組時，只需要將模組插在供電導軌上。 | |
| 供電模組 | |
| 供電導軌插入標準的35mm DIN導軌內，只需簡單的固定安裝到位即可。供電導軌在為模組供電的同時，還可以擷取各個模組的故障資訊。使用導軌供電的方式極大的減少了佈線和維護的費用，同時方便擴展。當需要增加新的模組時，只需要將模組插在供電導軌上。 | |
| 國際安全標準 | |
| 無需多餘的費用即可擁有SIL等級 | |
| 方便組態 | |
| 使用我們強大的軟體工具－Pactware，能夠方便的生成專案文檔，同時方便的組態和設定模組。 | |
| K系統 防爆隔離柵 種類 | |
| • 開關放大器 Switch Amplifiers • 頻率轉換器 Frequency Converters • 電磁閥驅動器 Solenoid Driver • 繼電器模塊 Relay Module • 變送器電源 Transmitter Power Supply • 中繼器 Repeater • 信號轉換器 Signal Converters • 報警設定器 Trip Amplifier • 電流驅動器 Current Drivers • Standstill and rotational Direction Monitor • HART Loop converters |
|
| K系統 編碼原則 | |
 |
|
 |
|
 |
