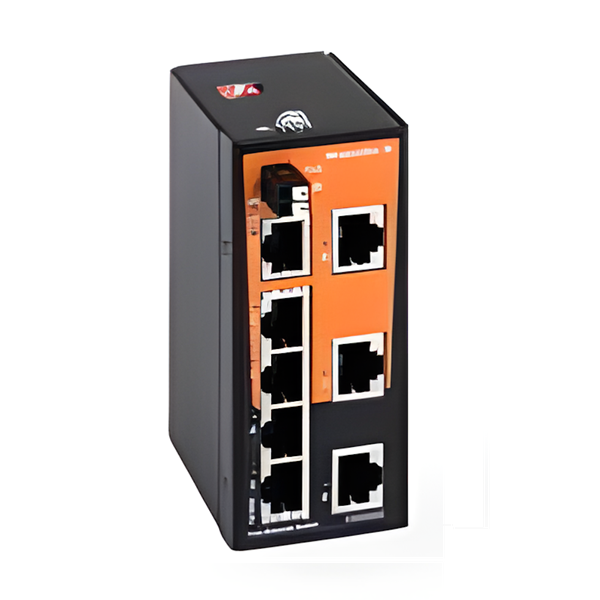

IE-SW-ELB-08-8TX-QL
-
料號:3153200000
- 8 port交換機, 10/100 Mbps
- 服務品質 (CoS、DSCP )
- 廣播風爆保護 (BSP)
- 保留控制幀過濾功能 (RCFFF)
- IP 40金屬外殼
- 保護：過壓保護，反接保護
- 標準包裝數量: 1 PCS/盒
| 服務品質 功能說明 | ||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||
| QoS：在PROFINET CC-A應用場景下，大量無效PTCP封包在交 埠與設備間將嚴重消耗設備與網路資源 RCFFF：保留控制訊框過濾功能，可精確過濾無效PN PTCP流量，確保通訊穩定通暢。 BSP：BSP(廣播風暴保護功能），確保網路在廣播風暴異常下維持 關鍵業務通訊不中斷。 |
||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||
| CoS (Class of Servic) ( 0-7 級) | ||||||||||||||||||||||||||||||||||||
| CoS 是在乙太網層（Layer 2）透過標記封包來辨識優先級的一種方法。例如在 IEEE 802.1p 標準中，有 3 位元的 PCP (Priority Code Point) 欄位，用來給 Ethernet frame 附加優先級資訊。在交換機收到封包時，若啟用了CoS，會檢查該標記或其他分類方式，然後將封包導入不同的優先佇列（priority queues）來處理。 | ||||||||||||||||||||||||||||||||||||
| DSCP (Differentiated Services Code Point) (64 級) | ||||||||||||||||||||||||||||||||||||
| 中文稱為區分服務代碼點，是網絡層（L3）實現 QoS (服務質量) 的核心機制。它位於 IP 報頭的 ToS (Type of Service) 欄位中，用來標記數據包的優先級，讓網絡設備知道該如何處理這些流量。 | ||||||||||||||||||||||||||||||||||||
| 權重 | ||||||||||||||||||||||||||||||||||||
| 每個佇列被分配一個「權重值」，排程器會依照權重輪流從各佇列中取出封包進行傳輸，每個佇列的傳輸次數與其權重成正比，假設有三個佇列 Q1、Q2、Q3，權重分別為 3、2、1，在一輪排程中，Q1 會被傳輸 3 次，Q2 傳輸 2 次，Q3 傳輸 1 次。 | ||||||||||||||||||||||||||||||||||||
| 例如：如果port5的數據及port2數據同時要傳到port4的設備，port 4以port5及port2數據優先權的權重分配其頻寬。假設Port 5 的數據的COS值為7(權重：8)，Port2 的數據的COS值為3(權重：1)，Port 5 的數據佔port4 8/9的頻寬，Port 2 的數據佔port4 1/9的頻寬 | ||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||
