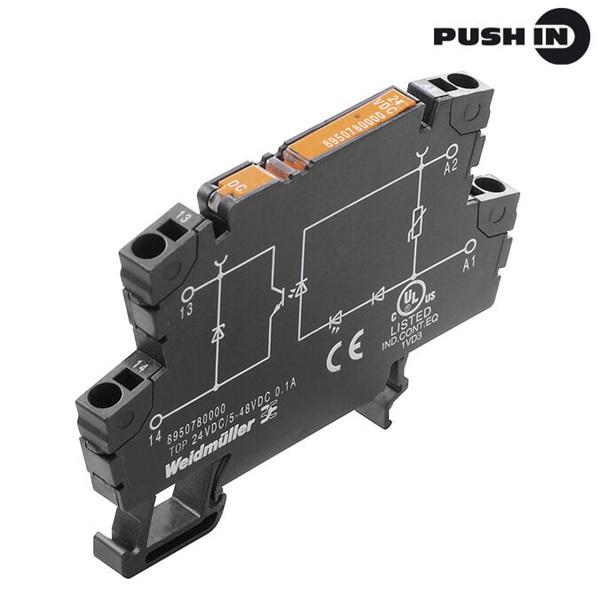

TOP 24VDC/48VDC 0,1A


TERMOPTO系列固態繼電器 - DC 100mA
．輸入電壓範圍：5...220 V DC; 24...230 V AC ．負載電壓:5...48 V DC/0.1 A ．端子式6mm厚．提供螺絲和直插式連接．可使用ZQV 4N橫聯件減少接線
技術參數
	輸出參數
	類型	電晶體
	額定輸出電壓	5...48 V DC
	額定輸出電流	100 mA
	最大負載的電壓降	≤ 1 V
	漏電流	< 10 μA
	短路保護/保護迴路	無/二極體
	持續電流	100 mA
	通用參數
	工作溫度	–20 °C…+60 °C
	儲存溫度	–40 °C…+85 °C
	UL94阻燃等級	V0
	環境濕度	5...95% (室內)，無冷凝水
	認證	CE ; cULus
	標準	EN50178, IEC 62314, UL508
	絕緣等級(EN 50 178)
	額定電壓	300 V
	額定突波電壓	4 kV
	接點間爬電距離	> 3 mm
	過壓等級	III
	污染等級	2
		螺絲連接	彈片連接
	接線範圍(額定/最小/最大) (mm)	2.5 / 0.5 / 4	1.5 / 0.5 / 2.5
	高x長x寬 (mm)	74.5 x 6.1 x 55	79.5 x 6.1 x 55

TERMOPTO系列固態繼電器在工業應用中能達到完全的電氣隔離和訊號變送(無訊號放大的應用)。端子式的緊湊設計節省了軌道空間，並提供了客戶可插拔式的橫聯件，減少接線的時間。TERMOPTO為客戶提供了60種的不同產品，10種不同的輸入電壓，3種輸出電壓，還有兩種不同的連接方式：螺釘子連接和直插式連接。內建的保護迴路使得不同負載條件下裝置得到充分保護，無論是阻性負載，還是感性或容性負載。對於純感性負載，純容性負載或是在啟動或在斷開過程中產生較高電流脈衝的電路，如電磁閥，金屬絲燈泡，需要確保與耦合器間保持適當的距離或有額外的保護裝置保護。
	5 V DC	12 V DC	24 V DC
輸入參數
額定輸入電壓	5 V DC	12 V DC	24 V DC
額定功率	< 40 mW	< 95 mW	≤ 170 mW
最小工作電壓	≥ 4V DC	≥ 9.6V DC	≥ 19.2V DC
最大斷開電壓	≤ 2 V DC	≤ 4.8 V DC	≤ 9.6 V DC
斷開延時	42 μs	42 μs	42 μs
動作延遲	13 μs	13 μs	13 μs
最大輸入頻率	< 3000 Hz	< 3000 Hz	< 3000 Hz
狀態指示	綠色 LED	綠色 LED	綠色 LED
保護迴路	壓敏電阻、反向電路保護	壓敏電阻、反向電路保護	壓敏電阻、反向電路保護

訂貨號:8950780000
