TOS 24VDC 48VDC0,1A

TOS 24VDC 48VDC0,1A

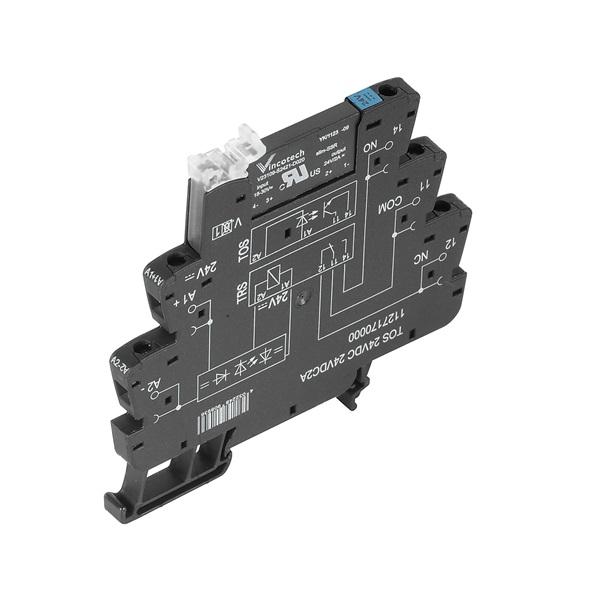

  • 訂貨號:1126940000

  • TERMOPTO 固態繼電器
  • 連接：螺絲式
  • 通道數：1
  • 控制側：24VDC/10mA
  • 控制側保護：飛輪二極體、反極性保護
  • 指示燈：綠色 LED
  • 負載側：3...48VDC/0.1 A
  • 負載側保護：飛輪二極體
  • 標準包裝數量: 10 PCS/盒
TERMOPTO系列 固態繼電器 - DC 100mA
．輸入電壓範圍：5...220 V DC; 24...230 V AC
．負載電壓:5...48 V DC/0.1 A
．端子式6mm厚
．提供螺絲和直插式連接
．可使用ZQV 4N橫聯件減少接線
技術參數
輸出參數
類型 電晶體
額定輸出電壓 5...48 V DC
額定輸出電流 100 mA
最大負載的電壓降 ≤ 1 V
漏電流 < 10 μA
短路保護/保護迴路 無/二極體
持續電流 100 mA
通用參數
工作溫度 –20 °C…+60 °C
儲存溫度 –40 °C…+85 °C
UL94阻燃等級 V0
環境濕度 5...95% (室內)，無冷凝水
認證 CE ; cULus
標準 EN50178, IEC 62314, UL508
絕緣等級(EN 50 178)
額定電壓 300 V
額定突波電壓 4 kV
接點間爬電距離 > 3 mm
過壓等級 III
污染等級 2
  螺絲連接 彈片連接

接線範圍(額定/最小/最大)

(mm)

 2.5 / 0.5 / 4 1.5 / 0.5 / 2.5
高x長x寬  (mm) 74.5 x 6.1 x 55 79.5 x 6.1 x 55
TERMOPTO系列固態繼電器在工業應用中能達到完全的電氣隔離和訊號變送(無訊號放大的應用)。端子式的緊湊設計節省了軌道空間，並提供了客戶可插拔式的橫聯件，減少接線的時間。TERMOPTO為客戶提供了60種的不同產品，10種不同的輸入電壓，3種輸出電壓，還有兩種不同的連接方式：螺釘子連接和直插式連接。內建的保護迴路使得不同負載條件下裝置得到充分保護，無論是阻性負載，還是感性或容性負載。對於純感性負載，純容性負載或是在啟動或在斷開過程中產生較高電流脈衝的電路，如電磁閥，金屬絲燈泡，需要確保與耦合器間保持適當的距離或有額外的保護裝置保護。
       5 V DC 12 V DC 24 V DC
輸入參數
額定輸入電壓 5 V DC 12 V DC 24 V DC
額定功率 < 40 mW < 95 mW ≤ 170 mW
最小工作電壓 ≥ 4V DC ≥ 9.6V DC ≥ 19.2V DC
最大斷開電壓 ≤ 2 V DC ≤ 4.8 V DC ≤ 9.6 V DC
斷開延時 42 μs 42 μs 42 μs
動作延遲 13 μs 13 μs 13 μs
最大輸入頻率 < 3000 Hz < 3000 Hz < 3000 Hz
狀態指示 綠色 LED 綠色 LED 綠色 LED
保護迴路 壓敏電阻、反向電路保護 壓敏電阻、反向電路保護 壓敏電阻、反向電路保護
訂貨號
螺絲聯接 型號 TOS 5VDC/48VDC 0.1A TOS 12VDC/48VDC 0.1A TOS 24VDC/48VDC 0.1A
訂貨號 8950700000 8950710000 8950720000
彈片聯接 型號 TOP 5VDC/48VDC 0.1A TOP 12VDC/48VDC 0.1A TOP 24VDC/48VDC 0.1A
訂貨號 8950760000 8950770000 8950780000
       48...60 V DC 110 V DC 220 V DC
輸入參數
額定輸入電壓 48...60 V DC 110 V DC 220 V DC
額定功率 ≤ 200 mW ≤ 280 mW ≤ 360 mW
最小工作電壓 ≥ 38.4V DC ≥ 88V DC ≥ 187 V DC
最大斷開電壓 ≤ 19.2 V DC ≤ 44 V DC ≤ 93.5 V DC
斷開延時 310 μs 310 μs 310 μs
動作延遲 170 μs 170 μs 170 μs
最大輸入頻率 < 500 Hz < 500 Hz < 500 Hz
狀態指示 綠色 LED 綠色 LED 綠色 LED
保護迴路 壓敏電阻、反向電路保護 壓敏電阻、反向電路保護 壓敏電阻、反向電路保護
訂貨號
螺絲聯接 型號 TOS 48VDC/48VDC 0.1A TOS 110VDC/48VDC 0.1A TOS 220VDC/48VDC 0.1A
訂貨號 8950730000 8950740000 8950750000
彈片聯接 型號 TOP 48VDC/48VDC 0.1A TOP 110VDC/48VDC 0.1A TOP 220VDC/48VDC 0.1A
訂貨號 8950790000 8950800000 8950810000
       24 V AC 48...60 V AC 120 V AC
輸入參數
額定輸入電壓 24 V AC 48...60 V AC 120 V AC
額定功率 < 0.18 VA ≤ 0.2 VA ≤ 0.3 VA
最小工作電壓 ≥ 19.2 V AC ≥ 38.4 V AC ≥ 96 V AC
最大斷開電壓 ≤ 9.6 V AC ≤ 19.2 V DC ≤ 48 V AC
斷開延時 14 ms 14 ms 14 ms
動作延遲 12 ms 12 ms 12 ms
最大輸入頻率 < 10 Hz < 10 Hz < 10 Hz
狀態指示 綠色 LED 綠色 LED 綠色 LED
保護迴路 壓敏電阻 壓敏電阻 壓敏電阻
訂貨號
螺絲聯接 型號 TOS24VAC/48VDC 0.1A TOS48VAC/48VDC 0.1A TOS120VAC/48VDC 0.1A
訂貨號 8950820000 8950830000 8950840000
彈片聯接 型號 TOP 24VAC/48VDC 0.1A TOP 48VAC/48VDC 0.1A TOP 120VAC/48VDC 0.1A
訂貨號 8950860000 8950870000 8950880000
       230 V AC
輸入參數
額定輸入電壓 230 V AC - -
額定功率 ≤ 0.4 VA - -
最小工作電壓 ≥ 184 V AC - -
最大斷開電壓 ≤ 92 V AC - -
斷開延時 14 ms - -
動作延遲 12 ms - -
最大輸入頻率 < 10 Hz - -
狀態指示 綠色 LED - -
保護迴路 壓敏電阻 - -
訂貨號
螺絲聯接 型號 TOS 230VAC/48VDC 0.1A - -
訂貨號 8950850000 - -
彈片聯接 型號 TOP 230VAC/48VDC 0.1A - -
訂貨號 8950890000 - -
