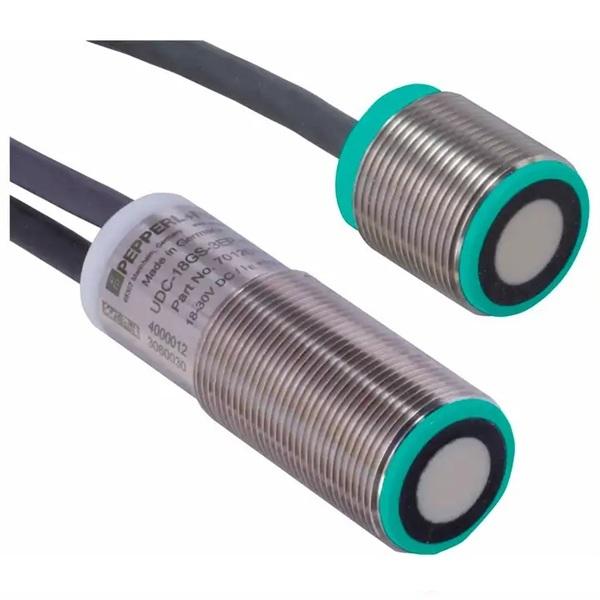

UDC-18GS-3EP-IO-0,2M-V19
-
訂貨號：70120101-100004
- 雙張材料感測器
- 換能器頻率：255 kHz
- 檢測距離：20~60mm
- 最佳距離：45 mm
- 輸出：推挽（4合1）、(常開/常閉 可程式 )
- 出線型式：M12 / 8 PIN
| 超音波 雙張感測器 | |
| UDC-/UDCM-*GS-*-IO* 系列超音波雙張感測器測量由引入到發射器和接收器之間測量路徑中的材料引起的發射超音波訊號的衰減。到達接收器的超音波訊號的殘餘幅度根據設定的閾值進行評估，並分配給相應的狀態（空氣、單片或 雙片）。偵測到的狀態透過感測器的開關輸出和 IO-Link 製程數據報告。測量的幅度也以模擬值的形式在 IO-Link 過程資料中提供。 測量可針對各種平面材料進行，例如紙張、紙板、金屬板、塑膠薄膜和塑膠板、玻璃板、晶片、木板等等。材料的顏色、透明度和表面結構均不影響測量結果，這與超音波技術原理一脈相承。 |
|
|
|
| 通常，超音波雙層檢測感測器廣泛應用於以下領域： • 包裝產業以及印刷和造紙業的各種機器（例如印刷機、沖孔機、集紙機、折疊機）上的雙層檢測 • 木材、玻璃和金屬板材加工以及電池生產領域的機器上的雙層檢測 • 多層卷材（例如瓦楞紙板、飲料包裝材料）生產過程中的持續品質控制 • 確保多層材料（例如廚房紙、衛生紙和麵巾紙）生產過程中的層數正確 |
|
| Technical Data | UDB-18GS-* | UDC-18GS-*IO-* | UDC(M)-30GS-*IO-* |
| 類型 | 雙張 | 雙張 | 雙張 |
| 發射器、接收器間距離 | 20 … 60 mm | 20 … 60 mm | 50 … 150 mm |
| 操作電壓 | 18 … 30 V DC | 18 … 30 V DC | 18 … 30 V DC |
| 反應延遲 | 15 ms | 15 ms | 30 ms |
| 輸出類型 | 2 個開關輸出（全部為PNP 或全部為 NPN，全部為常閉或全部為常開） | 3 個推挽輸出（可編程為全部常閉或全部常開） | 3 個push-pull（可程式設定為全部常閉或全部常開） |
| 編碼原則 | ||||||||||
| UDC | - | 18GS | - | 3EP | - | IO | - | 0,2M | - | V19 |
| 系列代號 | 外殼 | 輸出類型 | 發射-接收器間線纜長度 | 接頭類型 | ||||||
| 系列代號 | ||||||||||
| UDB：工業標準版本 | ||||||||||
| UDC：高性能版本 | ||||||||||
| UDCM：高效能版本 | ||||||||||
| 外殼 | ||||||||||
| 18GS：M18不鏽鋼 | ||||||||||
| 30GS：M30不鏽鋼 | ||||||||||
| 輸出類型 | ||||||||||
| 3EP：3路推挽輸出 | ||||||||||
| 3EP1 : 3路推挽輸出 | ||||||||||
| 2E0：2路NPN 常開 | ||||||||||
| 2E1：2路NPN 常閉 | ||||||||||
| 2E2：2路PNP 常開 | ||||||||||
| 2E3：2路PNP常開 | ||||||||||
| 接頭類型 | ||||||||||
| V1 : 直流 M12 x 1 連接器 | ||||||||||
| V3 : 直流 M8 連接器 | ||||||||||
| V13 : 交流 M12 x 1 連接器 | ||||||||||
| V18 : 交流 M18 x 1 連接器 | ||||||||||
| V19 : 8芯線纜 | ||||||||||
