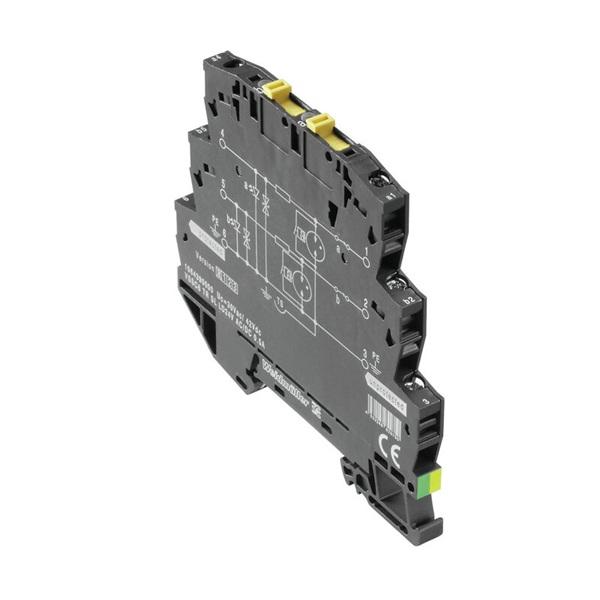

VSSC6TRSL24VAC/DC0.5A
-
訂貨號:1354790000
- 測量控制系統電湧保護器
- 迴路數：1
- IEC 61643-21等级：C2, C3, D1
- 電源電壓：24 VAC / 34 VDC
- 最大持續工作電壓：30 VAC / 42 VDC
- 最大放電電流(8/20µs) ：20 kA
- 標準包裝數量: 10 PCS/盒
|
||||||||||||||||||||||||||||||||||||||||||||
| VSSC6 電湧保護端子， 用於二進位訊號(12V、24V、48V和60V) | ||||||||||||||||||||||||||||||||||||||||||||
| 沿導線路徑過壓耦合可能會防礙或損壞敏感訊號的輸入。 必須為緊鄰儀表和控制備的周圍提供保護 魏德米勒儀表和控制產品的種類繁多，包括彈片壓接和螺絲聯接端子，這些產品採用可接插設計，具有二件式模組化結構。 這類產品適用於處理二進位訊號和類比訊號。 魏德米勒還提供帶有一體式部件的其它設計產品，例如，氣體放電管或變阻器。 VARITECTOR表示魏德米勒的軟導線可變電湧保護器，該產品根據IEC61643-21產品標準進行測試。 VARITECTOR系列產品適合符合 IEC 61643-22 | ||||||||||||||||||||||||||||||||||||||||||||
| 電湧保護器等级 - 供電系統 EN 61643-11 | ||||||||||||||||||||||||||||||||||||||||||||
| •T1 , Class I ：避雷器(lightning arrester) •T2 , Class II ：電湧保護器(surge protection) •T3 , Class III：終端設備電湧保護器(surge protection for end devices) |
||||||||||||||||||||||||||||||||||||||||||||
| 電湧保護器等级 - 測量、控制電纜和數據電纜 IEC 61643-21 | ||||||||||||||||||||||||||||||||||||||||||||
| •D1 ：避雷器(lightning arrester) •C2 ：電湧保護器(surge protection) •C1 ：終端設備電湧保護(surge protection for end devices) |
||||||||||||||||||||||||||||||||||||||||||||
| 電湧保護器(SPD)作用原理 | ||||||||||||||||||||||||||||||||||||||||||||
| SPD（Surge Protective Device）在電湧到達敏感的電氣元件之前使用短路的方法將電湧對地釋放掉。為了達到這樣的目的，我們所使用的電湧保護元件必須反應得非常快速。它們必須在高頻的電湧在上升時就動作，即在電湧還沒有危及到被保護設備之前將電湧釋放掉。這個反應時間通常在奈秒的範圍內。 | ||||||||||||||||||||||||||||||||||||||||||||
| SPD等級 與 雷電防護區( LPZ ) | ||||||||||||||||||||||||||||||||||||||||||||
| • IEC 61643-11：SPD 等級 (Type 1/2/3) • IEC 62305：雷電防護區 (LPZ) |
||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
| SPD等級 與 設備耐衝擊電壓等級 | ||||||||||||||||||||||||||||||||||||||||||||
| • IEC 61643-11：SPD 等級 (Type 1/2/3) • IEC 60664-1：設備過電壓分類 (Overvoltage Category I – IV) |
||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
